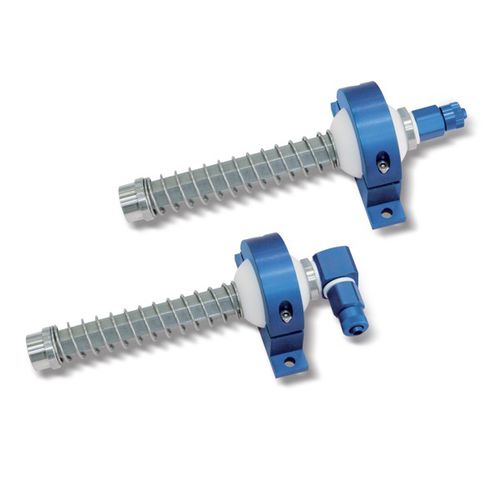

Portaventose speciali antirotativi con supporto sferico orientabile
Oltre alle caratteristiche dei portaventose speciali antirotativi prima descritti, questi sono dotati di uno snodo sferico in nylon orientabile, che consente di posizionare e mantenere la ventosa nel punto desiderato.
Il loro supporto di fissaggio all’automatismo, è realizzato in alluminio ed è composto da due parti che, serrate fra loro mediante viti, consentono di bloccare lo snodo sferico, mantenendo così posizionato il portaventose.
Sono adatti per ventose con un diametro minimo di 40 mm e massimo di 200 mm, ma in particolare, sono indispensabili per l’assemblaggio di ventose rettangolari ed ellittiche.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
