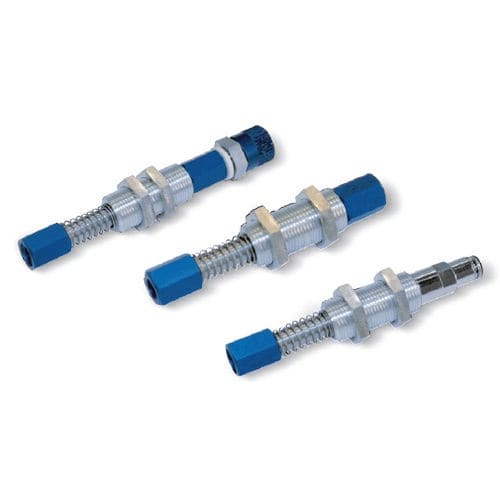

Portaventosa articolata 208005 series

fissain miniaturaenergizzata da molla

Panoramica

• Categoria di portaventose per sistemi di presa e movimentazione, con molte varianti per applicazioni industriali, automazioni, robotica e Pick & Place.

Microportaventose
- Dimensioni e pesi ridottissimi
- Gambi e molle in acciaio inox
- Bussole autolubrificanti integrate nel manicotto filettato, a garanzia di un perfetto scorrimento del gambo e di una lunga durata
- Indicati per Pick and Place e manipolatori per scarico di oggetti plastici dalle presse di stampaggio
- Disponibili in diverse versioni, con o senza raccordo
- Adatti per tutte le ventose con supporto maschio M5
Codici prodotto: 208005 208005SR 208005RR

Portaventose antirotativi con molla incassata e attacco femmina o maschio
Componente in alluminio con sistema antirotativo che impedisce rotazioni indesiderate della ventosa; molla incassata per protezione del meccanismo; elevata sezione di passaggio per flusso del vuoto; bronzina filettata per ampia regolazione di montaggio; boccole di scorrimento in materiale plastico per movimenti morbidi e silenziosi. Due ghiere di bloccaggio. Attacchi filettati maschio e femmina.
Codici prodotto: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36

Portaventose mini
I portaventose mini riducono peso e ingombro pur mantenendo prestazioni paragonabili alle serie più grandi.
Sono costituiti da:

• un gambo in ottone per il fissaggio della ventosa
• un manicotto filettato munito di dadi per il montaggio all’automatismo
• una molla per ammortizzare l’impatto e mantenere pressione costante
• un raccordo rapido per il collegamento al tubo d’aspirazione

Codici prodotto: 200430 200830 201030 201415 202515 203515 202530 202535 204530 205020 200650 201523 201850 201917 202023 203032 200735 203050

Portaventose mini con attacchi filettati maschio e femmina
Corsa di ammortizione ridotta e conformazione che permette ulteriore riduzione di ingombro e peso. Raccordo rapido e possibilità di portagomma radiali. Adatti per ventose da 10 a 30 mm di diametro.
Codici prodotto: 200635 200735 201038 201048 201038M 201048M 201058M 208025B 208025

Portaventose mini con molla incassata
Versione con molla incassata e gambo in alluminio anodizzato; permette l’installazione di ventose con supporto filettato maschio. Connessione radiale del vuoto. Bussola di guida in ottone per impedire la rotazione del gambo.
Codici prodotto: 208015 208020

Portaventose mini con corsa ridotta
Progettati per ulteriore riduzione di ingombro e peso; costituiti da gambo in ottone, manicotto filettato con dadi, molla e raccordo rapido; adatti per ventose da 10 a 30 mm.
Codici prodotto: 200535 201010 202510 201138

Portaventose mini con bussola da incasso
Permettono assemblaggio diretto a collettore del vuoto, con bussola esagonale filettata G3/8" dotata di guarnizione; guidano e tengono il gambo in ottone. Costituiti da gambo in ottone, bussola esagonale filettata, molla di ammortizzazione.
Codici prodotto: 202511 203511 200811 201011 200811M 201011M

Portaventose mini con tastatore
Caratteristiche meccaniche analoghe ai portaventose mini; dotati di tastatore solidale a un otturatore conico che apre l’aspirazione solo a contatto con il carico. Componenti: gambo in ottone, manicotto filettato con dadi, molla, raccordo rapido, tastatore.
Codici prodotto: 201260 201560 201860 202060 202260 202560 203060 203560 204060

Portaventose mini con tastatore e bussola da incasso
Combinano tastatore e bussola esagonale filettata per assemblaggio diretto al collettore; includono gambo in ottone, molla, raccordo rapido, tastatore e bussola esagonale filettata con guarnizione.
Codici prodotto: 201265 202565 203565

Portaventose mini con tastatore, senza molleggio
Senza molla di ammortizzamento, devono essere assemblati direttamente sul collettore del vuoto; dotati di gambo in ottone e tastatore con otturatore conico.
Codici prodotto: 201261 202561 203561

Portaventose mini con valvola autoescludente integrata
Oltre alle caratteristiche dei portaventose mini, hanno una valvola che chiude automaticamente l’aspirazione quando la ventosa non appoggia o la presa è difettosa, evitando l’abbassamento del vuoto sugli altri punti dell’impianto. Adatti per ventose con diametro 10–50 mm con supporto filettato maschio 1/8" gas.
Codici prodotto: 209935

Portaventose mini antirotativi
Gambo in ottone a sezione esagonale e bussola di guida in acciaio con foro esagonale per impedire la rotazione del gambo; adatti per ventose con diametro 10–60 mm e per ventose rettangolari, concave ed ellittiche.
Codici prodotto: 209508 209528 209538

Portaventose mini con sensore magnetico
Versione con sensore magnetico che invia segnale elettrico quando la ventosa esegue la presa; consigliati per manipolatori contapezzi e macchine inscatolatrici. Componenti: gambo in ottone, manicotto filettato con dadi, molla, raccordo rapido, sensore magnetico con cavo di collegamento lungo 3 m, corpo in alluminio anodizzato a protezione del sensore.
Codici prodotto: 209902 209903

Portaventose mini fix
Permettono la regolazione in altezza delle ventose tramite bussola filettata presente su tutta la lunghezza; estremità filettate femmina per montaggio ventosa e raccordo rapido.
Codici prodotto: 207001 207005

Portaventose semplici e varianti
Costruiti in modo semplice e razionale con manicotto filettato in acciaio nichelato, boccole antifrizione, due dadi esagonali, molla e raccordo rapido. Sono disponibili versioni semplici, con attacchi maschio/femmina, con tastatore, senza molleggio, con valvola autoescludente, snodati e con doppio molleggio. Range e codici multipli indicati sui singoli articoli nella categoria.
Esempi codici: 022510 022515 022724 ... (lista estesa di codici per molte varianti)

Portaventose speciali
Progettati per carichi pesanti e ambienti gravosi (polverosi o umidi); costruiti con gambo in acciaio nichelato, bussola filettata in ottone con boccole antifrizione, molle di ammortizzazione, rondella di sicurezza e raccordo rapido. Disponibili varianti snodate, antirotative in acciaio inox, con valvola tastatrice, con valvola autoescludente incorporata e con supporto sferico orientabile. Alcune versioni supportano ventose di grande diametro (es. 85–150 mm con filettatura femmina 3/8" gas).

Giunti e supporti
Disponibili giunti a snodo sferico in AVP zincato, giunti con connessione vuoto assiale (ventosa libera di ruotare di 360° e inclinarsi fino a 15°), giunti posizionabili in alluminio anodizzato (rotazione 360° e inclinazione fino a 35°). Supporti di fissaggio in acciaio inox e alluminio per il montaggio dei portaventose agli automatismi.

Documentazione
Per ogni famiglia sono disponibili schede PDF tecniche e disegni CAD (schede prodotto dedicate per ciascuna serie).

Caratteristiche / Specifiche tecniche

• Materiali comuni: ottone (gambo, bussola), alluminio (corpo, supporti), acciaio nichelato, acciaio inox (versioni speciali), materiale plastico per boccole e snodi
• Componenti standard: gambo per fissaggio ventosa, manicotto filettato con dadi, molla di ammortizzazione, raccordo rapido per tubo d’aspirazione
• Varianti funzionali: tastatore con otturatore conico, valvola autoescludente, valvola tastatrice, sensore magnetico (cavo 3 m), doppio molleggio, giunto snodato, supporto sferico orientabile
• Range diametri ventosa: tipicamente da 10 mm fino a 200 mm a seconda della serie
• Attacchi filettati: maschio o femmina (es. 1/8" gas, 3/8" gas, 1/4" ecc. a seconda della serie)
• Funzionalità antirotazione: gambo esagonale + bussola esagonale
• Applicazioni tipiche: robotica, Pick & Place, movimentazione lastre (vetro, marmo), automazioni industriali, inscatolamento e manipolazione alimentare
