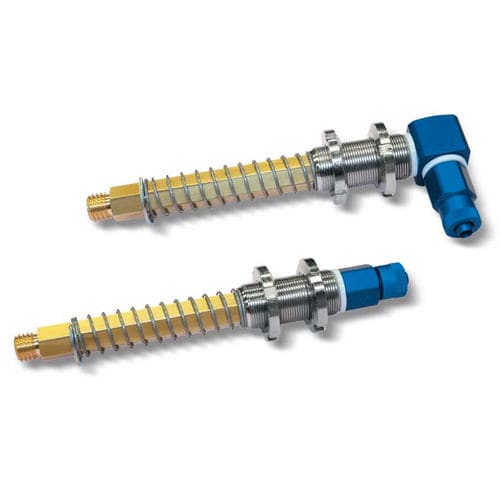

Portaventosa 029528

Portaventose semplici antirotativi Le caratteristiche tecniche sono pressoché le stesse dei portaventose semplici precedentemente descritti; si differenziano per il gambo in ottone, che è a sezione esagonale e per la relativa bussola guida d’acciaio che ha anch’essa il foro esagonale. Questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, anche alla ventosa assemblata su di esso. La bussola guida è dotata di due ghiere con filettatura fine per garantire una buona precisione di fissaggio del portaventose all’automatismo. Sono adatti per ventose con un diametro minimo di 45 mm e massimo di 110 mm, ma in particolare sono stati progettati per l’assemblaggio di ventose rettangolari, concave o ellittiche. Le corse effettive di molleggio sono: - Per la quota C= 28 mm corsa 16 mm - Per la quota C= 65 mm corsa 49 mm - Per la quota C= 95 mm corsa 74 mm
