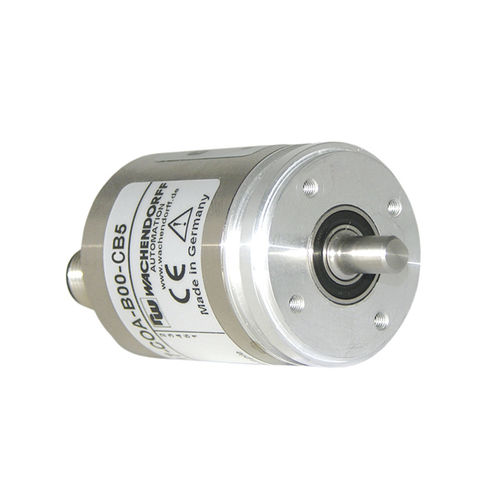

Encoder rotativo assoluto WDGA 36A
magneticoad albero pienomonogiro

encoder rotativo assoluto
encoder rotativo assoluto
encoder rotativo assoluto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
assoluto
Tecnologia
magnetico
Costruzione
ad albero pieno, monogiro, multigiro, con flangia sincronizzata
Segnale di uscita
CANopen
Livello di protezione
IP65, IP67
Altre caratteristiche
ad alta risoluzione, di alta precisione
Diametro dell’albero

36 mm (1 in)

Descrizione

Encoder assoluto, magnetico, CANopen WDGA 36A, albero pieno, flangia sincrona; Corpo: Ø 36 mm 16/43-bit monogiro/multigiro Albero pieno: Ø 6 mm, 8 mm; Profilo di comunicazione CiA 301 Profilo del dispositivo CiA 406 V3.2 classe C2; Codice binario Punti forti • CANopen - Profilo di comunicazione CiA 301 - Profilo del dispositivo per encoder CiA 406 V3.2 classe C2 • LED per segnalazioni di stato CiA 303-3) • Configurabile senza copertura bus tramite LSS (CiA 305) o, in alternativa, via SDO • Estesa funzionalità CANopen - Oggetti di posizionamento, velocità e accelerazione - A scelta, funzioni di finecorsa e di interruttore a camma - Configurabile individualmente fino a 4 Transmit PDO - Ridimensionamento d’immagine - Heartbeat, Node-Guarding ed ampie possibilità di diagnosi Dettagli prodotto Flangia Flangia sincrona Corpo Ø 36 mm Corpo in acciaio inox cromato, con schermatura magnetica Risoluzione Risoluzione monogiro 65.536 passi/360° (16 bit) Risoluzione multigiro fino a 32 bit con high precision value fino a 43 bit. Albero Ø 6 mm Lunghezza dell’albero: L: 11,5 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N Ø 8 mm Lunghezza dell’albero: L: 18 mm Max. carico radiale sull’albero: 50 N Max. carico assiale sull’albero: 50 N Max. numero di giri di esercizio 12000 giri/min Tensione d’esercizio 10 VDC a 32 VDC Consumo interno di corrente: typ. 50 mA Potenza assorbita: max. 0,5 W Temperatura di esercizio -40 °C a +85 °C Temperatura di stoccaggio -40 °C a +100 °C Grado di protezione Corpo: IP65, IP67; Entrata dell’albero: IP65 (IP20 per K6)
