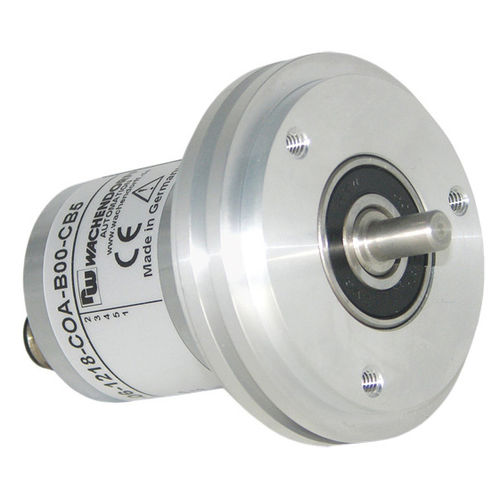

Encoder rotativo assoluto WDGA 58A
magnetico16 bits32 bit

encoder rotativo assoluto
encoder rotativo assoluto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
assoluto
Tecnologia
magnetico
Risoluzione encoder assoluti
16 bits, 32 bit
N. giri encoder assoluti
16 bits, 32 bit
Costruzione
ad albero pieno, monogiro, multigiro, con flangia sincronizzata
Segnale di uscita
CANopen
Tensione di alimentazione
24 VDC, 12 VDC, 15 V DC, 5 V DC, 8 V DC, 9 V DC, 6 V DC, 32 V DC, 4,5 V DC
Materiale
in acciaio inossidabile
Livello di protezione
IP67, IP65, IP40
Altre caratteristiche
ad alta risoluzione, di alta precisione
Diametro dell’albero

58 mm
(2,28 in)

Diametro dell'asse

Min.: 6 mm
(0,24 in)

Max.: 10 mm
(0,39 in)

Lunghezza

Min.: 12 mm
(0,472 in)

Max.: 20 mm
(0,787 in)

Velocità di rotazione

8.000 rpm
(50.265 rad.min-1)

Temperatura di processo

Min.: -40 °C
(-40 °F)

Max.: 100 °C
(212 °F)

Descrizione

Encoder assoluto, magnetico, CANopen WDGA 58A, albero pieno, flangia sincrona; Profilo di comunicazione CiA 301 Profilo del dispositivo CiA 406 V3.2 classe C2; Codice binario Punti forti • CANopen - Profilo di comunicazione CiA 301 - Profilo del dispositivo per encoder CiA 406 V3.2 classe C2 • LED per segnalazioni di stato CiA 303-3) • Configurabile senza copertura bus tramite LSS (CiA 305) o, • in alternativa, via SDO • Estesa funzionalità CANopen - Oggetti di posizionamento, velocità e accelerazione - A scelta, funzioni di finecorsa e di interruttore a camma - Configurabile individualmente fino a 4 Transmit PDO - Ridimensionamento d’immagine - Heartbeat, Node-Guarding ed ampie possibilità di diagnosi Dettagli prodotto Flangia Flangia sincrona Corpo in acciaio inox cromato, con schermatura magnetica Risoluzione Risoluzione monogiro Risoluzione multigiro fino a 32 bit con high precision value fino a 43 bit. Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo Max. carico radiale sull’albero: 125 N Max. carico assiale sull’albero: 120 N Max. carico radiale sull’albero: 220 N Max. carico assiale sull’albero: 120 N Tensione d’esercizio 10 VDC a 32 VDC Consumo interno di corrente: typ. 50 mA Potenza assorbita: max. 0,5 W Grado di protezione Corpo: IP65, IP67; Entrata dell’albero: IP65
