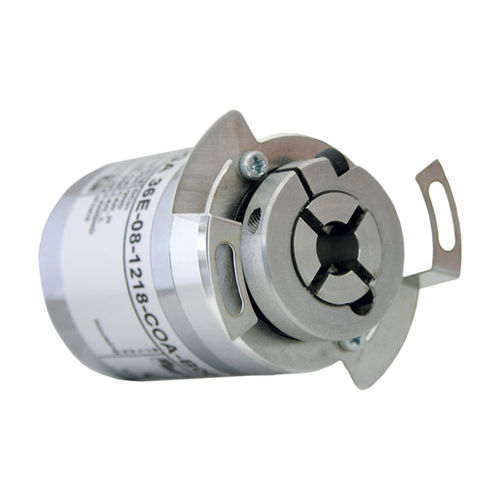

Encoder rotativo assoluto WDGA 36E

magnetico16 bits32 bit

Encoder assoluto, magnetico, CANopen 16/43-bit monogiro/multigiro; Albero cavo cieco: Ø 8, 10, 12, 14, 15 mm; Profilo di comunicazione CiA 301 Profilo del dispositivo CiA 406 V3.2 classe C2; Codice binario Punti forti • CANopen - Profilo di comunicazione CiA 301 - Profilo del dispositivo per encoder CiA 406 V3.2 classe C2 • LED per segnalazioni di stato CiA 303-3) • Configurabile senza copertura bus tramite LSS (CiA 305) o, in alternativa, via SDO • Estesa funzionalità CANopen - Oggetti di posizionamento, velocità e accelerazione - A scelta, funzioni di finecorsa e di interruttore a camma - Configurabile individualmente fino a 4 Transmit PDO - Ridimensionamento d’immagine - Heartbeat, Node-Guarding ed ampie possibilità di diagnosi Dettagli prodotto Flangia Albero cavo cieco Corpo in acciaio inox cromato, con schermatura magnetica Risoluzione Risoluzione monogiro 65.536 passi/360° (16 bit) Risoluzione multigiro fino a 32 bit con high precision value fino a 43 bit. Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 14,5 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N Ø 10 mm Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 14,5 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N Ø 12 mm Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 14,5 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N Ø 14 mm Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 14,5 mm Max. carico radiale sull’albero: 80 N
