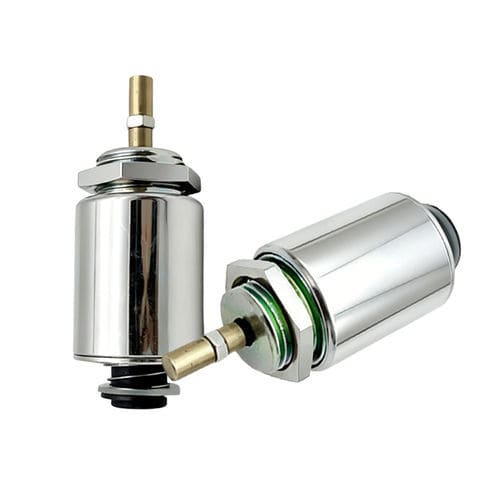

Elettromagnete per elettovalvola WL2532

linearedi bloccoad alta prestazione

Panoramica del prodotto
Questo solenoide tubolare compatto push‑pull trasforma l'energia elettrica in movimento lineare all'interno di una struttura tubolare sigillata. Il design offre elevata densità di forza magnetica con perdite ridotte e protezione affidabile per applicazioni industriali. Usi tipici: automazione, distributori, meccanismi di bloccaggio, dispositivi medicali e attuatori per automotive.

Che cos'è un solenoide tubolare di spinta e trazione?
È costituito da una bobina, un otturatore (plunger) ferromagnetico e una carcassa tubolare. Se alimentata, la bobina genera un campo magnetico che muove l'otturatore verso l'interno (trazione) o verso l'esterno (spinta). Una molla di richiamo riporta l'otturatore quando l'alimentazione viene interrotta. Rispetto ai solenoidi a cornice aperta, il tubo offre maggiore densità di forza, protezione e ripetibilità.

Caratteristiche principali del solenoide tubolare

• Profilo tubolare compatto con alta efficienza magnetica
• Elevata forza di uscita con basse perdite energetiche
• Risposta rapida e movimento lineare preciso
• Carcassa protetta per funzionamento affidabile in ambienti industriali
• Prestazioni stabili e lunga durata
• Parametri personalizzabili: corsa, tensione e forza
• Funzionamento silenzioso adatto a dispositivi sensibili

Come funziona
Quando la corrente attraversa la bobina si crea un campo magnetico che attrae l'otturatore, provocandone lo spostamento lungo l'asse del tubo. All'interruzione della corrente, la molla di richiamo riporta l'otturatore alla posizione di riposo. Il risultato è un'azione lineare ripetibile e rapida, ideale per posizionamento e commutazione.

Aree di applicazione
Per la compattezza e l'affidabilità della forza erogata, questi solenoidi sono impiegati in automazione industriale, sistemi automobilistici (chiusure, valvole, attuatori), dispositivi medicali (meccanismi di controllo e diagnostica), distributori, apparecchiature d'ufficio e altri assiemi automatizzati che richiedono corse brevi e precise.

Vantaggi

• Circuito magnetico efficiente che produce elevata forza con basso consumo
• Profilo tubolare salvaspazio per design compatti
• Protezione migliorata contro polvere e contaminanti, maggiore durata
• Movimento lineare rapido, adatto ad attuatori e sistemi di bloccaggio
• Opzioni di personalizzazione: corsa, tensione, forza e fissaggio

Svantaggi

• La forza massima si registra all'inizio della corsa e diminuisce successivamente
• Possibile accumulo di calore se si supera il ciclo operativo
• Generalmente più costoso rispetto ai solenoidi open‑frame semplici
• Richiede una scelta accurata di corsa, tensione e forza per l'applicazione

Guida alla risoluzione dei problemi
Controlli comuni: non funziona (verificare tensione di alimentazione, cablaggio e continuità della bobina); forza debole o irregolare (controllare tensione d'ingresso, blocchi meccanici, detriti, usura); surriscaldamento (confermare ciclo operativo e montaggio); rumori anomali o inceppamento (ispezionare allineamento, usura dell'otturatore e fissaggi). Manutenzione regolare e scelta corretta del modello garantiscono lunga durata.

Scheda tecnica
Brand: Weilong Technology
Model Number: WL2532
Tensione nominale: DC 12V or 24V
Potenza nominale: 7–10 W
Modalità di lavoro: Push and Pull
Forza di tenuta: 300 Gf
Corsa: 2–5 mm (personalizzabile)
Duty di lavoro: Continuous
Durata operativa: ~200.000 cicli
Certificazioni: CE, ROHS, ISO9001
Materiale: Superior magnet iron
Lunghezza filo: 200 mm
Stile di installazione: Vite
Tolleranza dimensionale: ±0,1 mm
Impermeabilità: None
Classe di isolamento: B
Test Hi‑Pot: AC 600V 50/60Hz 2s
Forza di tenuta senza eccitazione: 0
Temperatura di esercizio: -10°C a 100°C
Ciclo di servizio: 1–100%
Profondità filetto: /
Termini di pagamento: TT or LC at sight
Ordine campione: Yes
Garanzia: 1 year
MOQ: 1000 pcs
Capacità di fornitura: 5000 pcs/week
Tempi di consegna: 30 days
Porto di carico: Shenzhen

Specifiche tecniche

• Marca: Weilong Technology
• Modello: WL2532
• Tensione nominale: DC 12V / 24V
• Potenza nominale: 7–10 W
• Modalità: Push and Pull
• Forza di tenuta: 300 Gf
• Corsa: 2–5 mm (personalizzabile)
• Durata: ~200.000 cicli
• Classe d'isolamento: B
• Temperatura di esercizio: -10°C a 100°C
• Certificazioni: CE, ROHS, ISO9001
• MOQ: 1000 pcs
• Produzione: 5000 pcs/week
