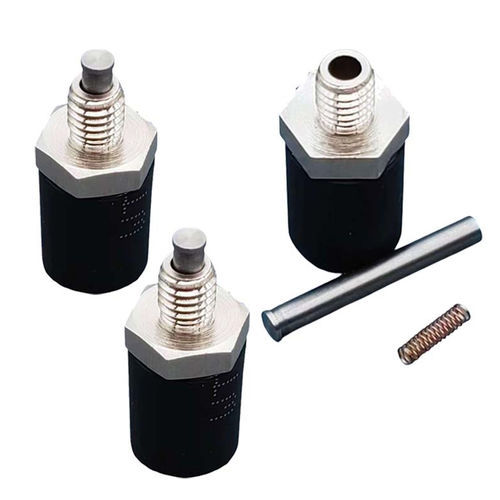

Elettromagnete per elettovalvola WL0916

linearedi bloccoin miniatura

Panoramica
I solenoidi tubolari micro sono attuatori elettromagnetici compatti che trasformano energia elettrica in movimento lineare preciso. La referenza WL0916 indica una costruzione tubolare con dimensioni e corsa ridotte, adatta per gruppi compatti dove è richiesta un'azionamento push/pull ripetibile.

Descrizione principale
Disponibili nelle versioni push e pull, questi solenoidi presentano una carcassa tubolare senza saldature, bobina in rame avvolta di precisione, stantuffo in acciaio inox con rivestimento antiattrito e molla di ritorno interna. Opzioni elettriche tipiche: DC 3 V fino a 24 V e cicli di servizio intermittenti o continui (a seconda del modello). Possibilità di grado di protezione fino a IP67 e tracciabilità secondo ISO 9001.

Caratteristiche

• Ingombro ridotto: diametri cassa comuni 6–20 mm (esempi a partire da 8 mm).
• Corsa personalizzabile: tipica 2–5 mm, in base al modello fino a ~15 mm.
• Gamma di tensione: DC 3 V, 6 V, 9 V, 12 V, 24 V (tolleranza ±10% se indicata).
• Opzioni di duty: intermittente o continuo (verificare i limiti termici per uso continuo).
• Pistone: acciaio inox con rivestimento antiattrito; materiali resistenti ad alte temperature (isolamento Classe F fino a 155 °C per alcuni progetti).
• Grado di protezione: opzioni da IP40 a IP67 per ambienti gravosi o lavaggio.
• Progettati per lunga vita: obiettivi da 200.000 cicli a oltre 1.000.000 in base alla gestione del duty.

Dettagli prodotto (punti funzionali)

• Costruzione: cassa tubolare senza saldature (acciaio ad alto tenore di nickel o carbonio), bobina in rame, stantuffo mobile, molla di ritorno interna.
• Movimento: attuazione lineare precisa con bassi carichi laterali se allineato correttamente.
• Circuito magnetico: progettazione tubolare che concentra il flusso per migliorare il rapporto forza/dimensione.
• Configurazioni: push (lo stantuffo si estende a bobina eccitata) o pull (lo stantuffo si ritrae a bobina eccitata).
• Terminazioni: fili spelati, connettori JST/Molex, pin PCB o terminazioni personalizzate.

Applicazioni

• Dispositivi medicali: pompe per infusione, strumenti chirurgici, ventilatori, dispositivi diagnostici che richiedono azionamenti precisi e lavabili.
• Automazione industriale: azionamento valvole in miniatura, blocchi di sicurezza, pick-and-place, meccanismi compatti.
• Automotive: serrature porte, moduli trasmissione/carburante, serrature di ricarica EV e piccoli meccanismi attuati.
• Aerospazio & difesa: attuazione leggera per avionica e meccanismi satellitari.
• Sicurezza: serrature elettroniche, casseforti, sistemi di controllo accessi.

Vantaggi e Svantaggi
Vantaggi

• Buon rapporto forza/dimensione grazie al circuito magnetico tubolare.
• Corsa precisa e ripetibile.
• Opzioni materiali e di protezione per ambienti severi.
• Basso consumo energetico relativo all'azionamento fornito se specificato correttamente.

Svantaggi

• Corsa limitata rispetto a cilindri pneumatici o motori lineari.
• Generazione di calore in servizio continuo elevato; richiede gestione termica.
• La forza diminuisce all'aumentare dell'estensione dello stantuffo (caratteristica forza/corsa).
• Possibili interferenze magnetiche in prossimità di componenti ferrosi senza schermatura.
• Click udibile durante l'azionamento, indesiderabile in applicazioni a basso rumore.

Manutenzione e risoluzione problemi
Controlli comuni: verificare alimentazione e cablaggio in caso di assenza di movimento; misurare la resistenza della bobina e ispezionare ostruzioni se la corsa è limitata; controllare il ciclo di lavoro e la ventilazione in caso di surriscaldamento; verificare connessioni elettriche per funzionamento intermittente; pulire il tubo e ispezionare molla/stantuffo in caso di bloccaggio. Manutenzione preventiva: operare entro tensione e duty nominali, mantenere il solenoide pulito, evitare carichi laterali e verificare periodicamente resistenza e temperatura della bobina.

Riepilogo scheda tecnica

• Diametri cassa tipici: 6 mm – 20 mm (esempi da 8 mm).
• Opzioni corsa tipiche: 2 mm – 5 mm (dipende dal progetto; alcuni fino a ~15 mm).
• Gamma tensione: DC 3 V a 24 V (a seconda del modello).
• Opzioni di protezione: IP40 a IP67.
• Isolamento/temperatura: materiali Classe F disponibili (fino a 155 °C per alcuni componenti).

Specifiche tecniche

• Modello: WL0916 (riferimento famiglia prodotto).
• Dimensioni esempio: Ø9,5 × 16 mm.
• Diametro stantuffo esempio: Ø2,8 mm.
• Tensione nominale esempio: DC 9 V.
• Corsa esempio: 2,7 mm.
• Forza esempio: 10 gf (dipende dal modello).
• Potenza esempio: 1,3 W; corrente esempio: 0,15 A; resistenza esempio: 60 Ω.
• Esempio ciclo di lavoro: continuo (verificare classificazione del modello); vita nominale: ≥200.000 cicli (alcuni progetti 1.000.000+ con corretta gestione).
• Materiali: cassa tubolare senza saldature, bobina rame, stantuffo inox con rivestimento antiattrito, molla di ritorno.
• Norme & opzioni: produzione ISO 9001, opzioni RoHS/REACH, UL e tracciabilità materiali per applicazioni medicali disponibili per varianti specifiche.
