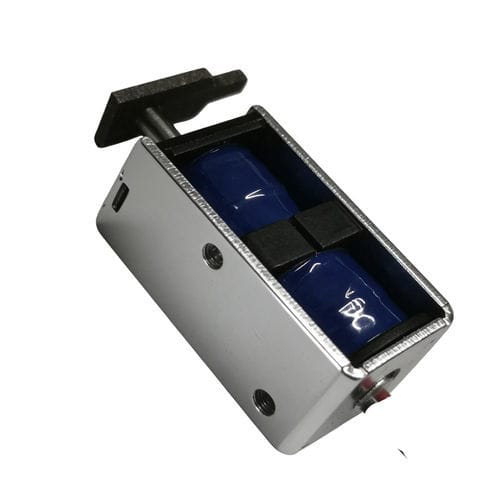

Elettromagnete di fermo WL0724

linearea magnete permanentebistabile

Panoramica
Il solenoide a bloccaggio DC è un attuatore elettromagnetico bistabile che modifica e mantiene la posizione dell'asta mediante brevi impulsi elettrici e bloccaggio meccanico o magnetico, eliminando la necessità di alimentazione continua. Riduce il calore e il consumo energetico offrendo ingombro ridotto, risposta rapida e lunga durata. Progettato per operazioni di commutazione affidabili nei sistemi di controllo, automazione industriale e dispositivi intelligenti.

Principio di funzionamento
Un impulso di tensione sposta l'asta in una nuova posizione; la posizione viene mantenuta quando l'alimentazione viene rimossa tramite un blocco meccanico o un magnete permanente. Un impulso a polarità inversa o in direzione opposta riporta l'asta alla posizione iniziale.

Caratteristiche principali e vantaggi

• Risparmio energetico: sono necessari solo brevi impulsi per cambiare stato; nessuna corrente di mantenimento continua.
• Minore generazione di calore grazie all'alimentazione intermittente della bobina.
• Design compatto adatto a apparecchiature alimentate a batteria o portatili.
• Tempo di risposta rapido adatto alle commutazioni in automazione.
• Lunga durata se rispettati ciclo di servizio e manutenzione.

Vantaggi

• Mantiene la posizione senza alimentazione continua, migliorando l'efficienza energetica.
• Minimo accumulo di calore durante il funzionamento.
• Durata prolungata se utilizzato entro le specifiche.
• Ingombro ridotto e prestazioni di commutazione costanti.
• Adatto ad applicazioni alimentate a batteria.

Svantaggi

• Il circuito di controllo può essere più complesso a causa della necessità di inversione di polarità o impulsi inversi.
• Costo iniziale maggiore in progetti con magneti permanenti.
• La forza di tenuta può essere inferiore rispetto ad alcuni solenoidi a servizio continuo.
• Le prestazioni sono sensibili al progetto del circuito magnetico e alla precisione di assemblaggio.

Applicazioni tipiche

• Meccanismi di erogazione per distributori automatici.
• Serrature intelligenti e sistemi di controllo accessi che devono mantenere lo stato in caso di perdita di alimentazione.
• Dispositivi medici portatili e sistemi di controllo dei fluidi di precisione.
• Automazione industriale per commutazione e posizionamento degli attuatori.
• Elettrodomestici, contatori intelligenti, comunicazioni e sistemi automobilistici.

Riepilogo risoluzione guasti

• Il solenoide non si attiva: verificare tensione di alimentazione, cablaggio, segnale di controllo e resistenza della bobina.
• Movimento lento o bloccaggio dell'asta: ispezionare e pulire il tubo guida, lubrificare se specificato, sostituire parti deformate.
• Surriscaldamento: verificare la tensione nominale, ridurre il ciclo di lavoro e migliorare il raffreddamento.
• Bloccaggio incoerente: controllare la forza del magnete, la precisione dell'impulso e l'allineamento del circuito magnetico.
• Rumore eccessivo: serrare il fissaggio, sostituire tubo guida/asta usurati e aggiungere smorzamento se necessario.

Checklist di acquisto / selezione

• Tensione di funzionamento (tipica: 12 V / 18 V / 24 V DC); confermare la classificazione della bobina.
• Corsa richiesta (tipica 2–20 mm; WL0724 personalizzabile 3–8 mm).
• Forze di tenuta e di azionamento richieste.
• Tempo di risposta e velocità di commutazione richiesti.
• Ciclo di servizio e frequenza di funzionamento prevista.
• Spazio di installazione, stile di montaggio e azione dell'asta (tiro o spinta).
• Condizioni ambientali: temperatura, umidità, polvere e vibrazioni.
• Durata prevista (cicli) e test di affidabilità richiesti.
• Personalizzazioni disponibili: tensione, corsa, impermeabilizzazione, design dell'asta.

Scheda prodotto (tabella specifiche selezionate)
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Specifiche tecniche

• Brand: Weilong
• Model: WL0724
• Tensioni nominali: DC 12V, 18V, 24V
• Potenza nominale: 24 W
• Tipo di asta: Tiro / Spinta
• Forza di tenuta: circa 280 GF
• Corsa: personalizzabile 3–8 mm
• Tempi tipici di reset: 0.2 s ON, 2 s OFF
• Durata: ~100.000 cicli (dati produttore)
• Classe d'isolamento: B; Hi-Pot: AC 600V 2 s
• Lunghezza conduttori: 200 mm
• Montaggio: viti
• Tolleranza dimensionale: ±0.1 mm
• Temperatura di esercizio: -10°C a 100°C
• Ciclo di servizio: 1–100%
• Certificazioni: CE, RoHS, ISO9001
• Garanzia: 1 anno
