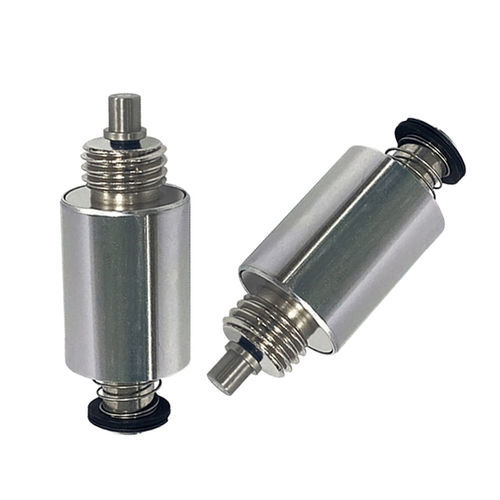

Attuatore elettrico WL2432

linearea pistone magneticocon ritorno a molla

Panoramica del prodotto
L'attuatore tubolare solenoide è un attuatore elettromagnetico lineare di precisione che converte l'energia elettrica in movimento meccanico lineare controllato. La costruzione tubolare cilindrica (bobina, nucleo mobile e molla di richiamo) offre un'elevata densità di forza in un formato compatto, con risposta rapida, lunga durata e prestazioni stabili in funzionamento continuo. Il dispositivo supporta configurazioni push o pull ed è progettato per un'integrazione semplice e una manutenzione minima.

Principio di funzionamento
Quando la bobina è alimentata si genera un campo magnetico all'interno dell'attuatore tubolare che attrae il nucleo mobile per produrre movimento lineare. Scollegando l'alimentazione, la molla di richiamo riporta il nucleo in posizione. La geometria tubolare crea un circuito magnetico efficiente che massimizza la forza per una data dimensione; le prestazioni dipendono dalla potenza della bobina, dalla tensione applicata, dal ciclo di servizio e dall'intercapedine d'aria.

Caratteristiche principali

• Geometria tubolare compatta che offre un elevato rapporto forza/dimensione.
• Risposta rapida adatta a commutazioni ad alta velocità e controllo ON/OFF.
• Progettato per lunga durata operativa e elevati cicli di lavoro.
• Disponibile in più tensioni e lunghezze di corsa per diverse applicazioni.
• Design tubolare sigillato che migliora durata e resistenza ambientale (variante standard non impermeabile).
• Opzioni di montaggio flessibili con montaggio su entrambi i lati e fori filettati per un'installazione semplice.

Applicazioni

• Automazione industriale: posizionamento, espulsione, serraggio, funzioni di commutazione.
• Controllo valvole e sistemi di gestione dei fluidi.
• Dispositivi medici che richiedono movimento lineare preciso.
• Distributori automatici e attrezzature di erogazione.
• Controllo accessi e serrature elettroniche.
• Sistemi di attuazione e controllo per il settore automobilistico.
• Robotica e sistemi di produzione intelligente.

Vantaggi e svantaggi (sintesi)

• Vantaggi: dimensioni compatte, risposta rapida, funzionamento affidabile con manutenzione ridotta, elevato rapporto forza/dimensione, opzioni di tensione multiple e ampia applicabilità industriale.
• Svantaggi: corsa limitata rispetto a cilindri elettrici o motori lineari; la forza diminuisce con corse lunghe; riscaldamento della bobina in funzionamento continuo/intenso che richiede gestione termica; sensibile al disallineamento e potrebbe richiedere protezione ambientale in condizioni severe.

Specifiche tecniche

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
