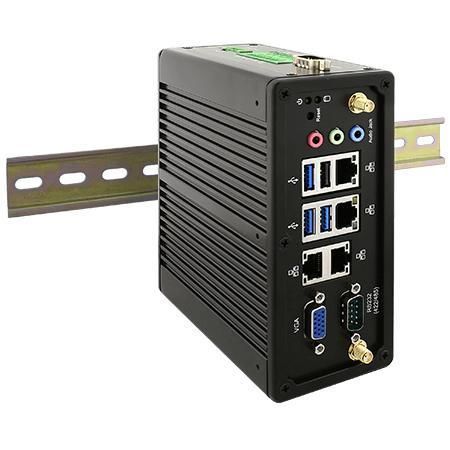

PC box IBDRW100-EX-P

su guida DINIntel® Atom x7-E3950Intel® Apollo Lake E3950

Panoramica
Winmate IBDRW100-EX-P è un box PC montabile su guida DIN certificato ATEX / Class I, Division 2 (C1D2) per ambienti pericolosi. Integra un processore Intel® Atom® E3950 in un involucro in alluminio senza ventola, concepito per impieghi in oil & gas, processi chimici e automazione industriale con I/O accessibili e ampio intervallo di temperatura operative.

Caratteristiche principali

• Idoneità per aree pericolose ATEX / Class I, Division 2 (C1D2)
• Formato per montaggio su guida DIN per quadri e pannelli di controllo
• Processore Intel® Atom® E3950 (1,6 GHz, fino a 2,0 GHz)
• Porta seriale RS232/422/485 selezionabile via BIOS
• 4 x Gigabit LAN, 3 x USB 3.0, 1 x USB 2.0, 1 x VGA, I/O audio
• Raffreddamento passivo, chassis in alluminio
• Temperatura operativa: -40°C a 70°C
• Certificazione AWS IoT Greengrass per integrazione edge/IoT

Certificazioni

• CE, FCC, IC
• UL 62368-1, EN 62368-1, CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17, UL 121201 Ed.9
• Opzioni MIL-STD per shock e vibrazioni

Specifiche di sistema

• Processore: Intel Atom E3950 (1,6 GHz, fino a 2,0 GHz); opzioni E3940/E3930
• Memoria: 4 GB standard, fino a 8 GB opzionale
• Storage: 128 GB SSD standard; 256/512 GB opzionali; M.2 2242 B-key (SATA); 1 x SATA III per 2,5" SSD/HDD (opzionale)
• Ethernet: 4 x Gigabit RJ45
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 10 IoT Enterprise 64-bit (opzionale), Linux Ubuntu 20.04 (opzionale)
• WLAN/BT: opzionale via M.2 2230 E-key

Meccanica

• Dimensioni: 139 x 65,4 x 152 mm
• Peso: 1,5 kg
• Montaggio: guida DIN
• Involucro: alluminio, design fanless

Ambiente

• Umidità: 10%–90% RH, non condensante
• Temperatura operativa: -40°C a 70°C
• Temperatura di stoccaggio: -40°C a 80°C
• Shock & vibrazioni: opzioni MIL-STD disponibili

Porte I/O

• USB: 3 x USB3.2 Gen1 (Type-A); 1 x USB2.0
• Seriale: 1 x RS232/422/485 DB9 (selezionabile); 1 x RS422/485 isolato (opzionale)
• LAN: 4 x Gigabit RJ45
• Video: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• DIDO: 1 x Isolated 5V 9-in/9-out DIO (20-pin); configurazioni 30V opzionali
• Alimentazione: ingresso isolato 9–36V DC via bornier 3-pin

Alimentazione & Accessori

• Intervallo alimentazione: 9 V a 36 V DC
• Adattatore tipico: 12 V, 84 W (a seconda del kit)
• Inclusi: adattatore AC 100–240V a DC, cavo di alimentazione, bornier per DIDO, kit di montaggio su guida DIN, staffe per cavi
• Accessori opzionali: DIN Rail Mounting Clip (DR-MC), Cable Holder Kit (DR-CH)

Note di sicurezza prodotto

• Il suffisso "-EX" indica idoneità per atmosfere esplosive; rispettare le procedure di sicurezza elettrica in aree pericolose.
• Il design fanless riduce le parti in movimento; verificare le temperature superficiali e le procedure di connessione per installazioni C1D2.
• Non collegare/scollegare I/O o alimentazione con circuiti energizzati in aree pericolose; utilizzare connessioni sicure.

Applicazioni & Riepilogo tecnico

• Modello: IBDRW100-EX-P
• Impieghi tipici: monitoraggio pipeline, automazione raffinerie, controllo dosaggio chimico in zona 2
• Specifiche chiave: Intel® Atom® E3950, 4 GB standard (8 GB opt.), 128 GB SSD standard, 4 x GbE, RS232/422/485, montaggio DIN-rail, certificazioni ATEX/C1D2
