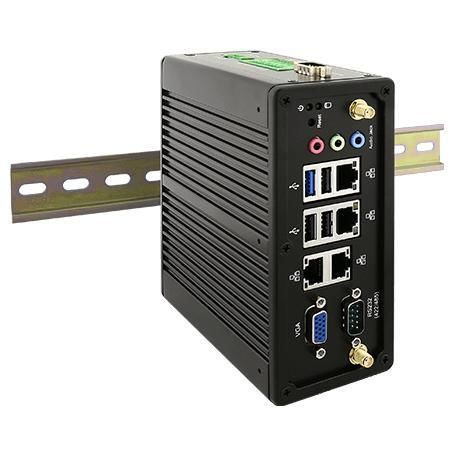

PC box IBDRW100-EX

su guida DINIntel® Celeron N2930RS-232

Panoramica

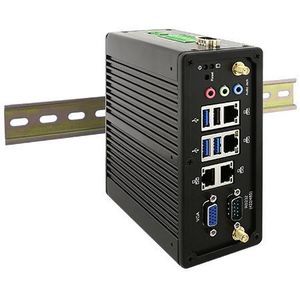

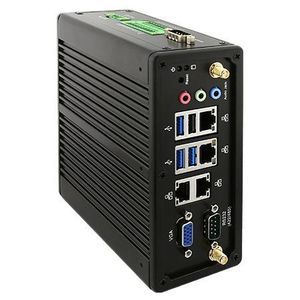

Il Winmate IBDRW100-EX è un PC embedded su guida DIN certificato ATEX e Class I, Division 2, dotato di processore Intel® Celeron® N2930. Progettato per applicazioni in aree pericolose (oil & gas, processi chimici), offre un telaio in alluminio fanless, I/O accessibili frontalmente/superiormente e un ampio intervallo di temperatura di esercizio per un dispiegamento affidabile in campo.

Caratteristiche principali

• Certificazione ATEX Zona 2 (II 3G Ex nA IIC T4 Gc) e Class I, Division 2 per uso in aree pericolose
• Progettato per automazione industriale e installazione su guida DIN
• Processore Intel® Celeron® N2930 (1.83–2.16 GHz)
• 1 x RS232/422/485 (selezionabile via jumper)
• 4 x LAN Gigabit, 1 x USB 3.0, 3 x USB 2.0, 1 x VGA, uscita audio, ingresso alimentazione isolato
• Design fanless e chassis in alluminio per dissipazione passiva
• Temperatura operativa: -20 °C a 60 °C
• Certificato AWS IoT Greengrass

Certificazioni

• ATEX II 3G Ex nA IIC T4 Gc (Zona 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE, FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G (opzioni vibrazione/urto)

Punti di forza e impieghi previsti
La doppia certificazione (ATEX / C1D2) e il formato compatto su guida DIN rendono l'IBDRW100-EX idoneo come data collector remoto, gateway di protocolli o postazione HMI in sistemi di controllo per aree pericolose. La disposizione degli I/O frontalmente/sopra semplifica cablaggio e manutenzione in quadri e box di campo.

Specifiche di sistema

• Processore: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Memoria: 1 x SO‑DIMM DDR3L 1600 MHz; 4 GB di serie; fino a 8 GB opzionali
• Storage: mSATA SSD 128 GB di serie; opzioni 256/512 GB; SATA III opzionale per unità 2,5"
• Ethernet: 4 x controller Intel® Gigabit Ethernet (una porta può essere disabilitata se installato WLAN)
• Sicurezza: TPM (opzionale)
• OS: Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04 (opzionali)
• WLAN/BT: opzionale via mPCIe; Espansione: 2 x slot mPCIe

Meccanica

• Dimensioni: 139 x 65.4 x 152 mm
• Peso: 1,5 kg
• Montaggio: guida DIN
• Chassis: alluminio
• Raffreddamento: fanless

Ambiente

• Temperatura operativa: -20 °C a 60 °C
• Temperatura di stoccaggio: -40 °C a 80 °C
• Umidità operativa: 10%–90% RH, senza condensa
• Urti e vibrazioni: opzioni MIL-STD-810G

Ingressi/Uscite

• USB: 1 x USB3.2 Gen1 (Type-A), 3 x USB2.0 (Type-A)
• Seriale: 1 x RS232/422/485 DB9 (default RS232), 1 x RS422/485 DB9 isolato (default RS422)
• LAN: 4 x RJ45 Gigabit
• Video: 1 x VGA DB15
• Audio: Mic in; Line in; Line out
• DIDO: 1 x DIO isolato 5V 9-in/9-out (connettore 20 pin); varianti 30V isolate opzionali
• Alimentazione: 1 x 9–36V DC isolato (bornier 3 pin)

Alimentazione

• Ingresso: 9–36V DC isolato (bornier 3 pin)
• Adattatore: 12V 36W (accessorio tipico)

Controlli e pulsanti

• Pulsante Reset x1

Accessori (inclusi / opzionali)

• Inclusi: adattatore 100~240V AC→DC, cavo di alimentazione, terminal block per DIDO, cavo open-wire, kit montaggio guida DIN, supporti cavi
• Opzionali: clip di montaggio DIN (DR-MC), kit fermacavi (DR-CH), SSD/mSATA aggiuntivi, moduli WLAN

Applicazioni

• Monitoraggio testa pozzo, monitoraggio serbatoi chimici, gateway dati per raffinerie, gateway di automazione industriale in aree pericolose

Specifiche tecniche

• Modello: IBDRW100-EX
• Marca: Winmate
• CPU: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Memoria: 4 GB DDR3L (default), espandibile
• Storage: mSATA SSD 128 GB (default); opzione SATA III per 2,5"
• I/O: 4 x GigE, 4 x USB, RS232/422/485, VGA, audio
• Alimentazione: 9–36V DC isolato
• Temperatura operativa: -20 °C a 60 °C
• Certificazioni: ATEX Zona 2; Class I Div.2; CE; FCC; UL; CSA; EN 62368-1
