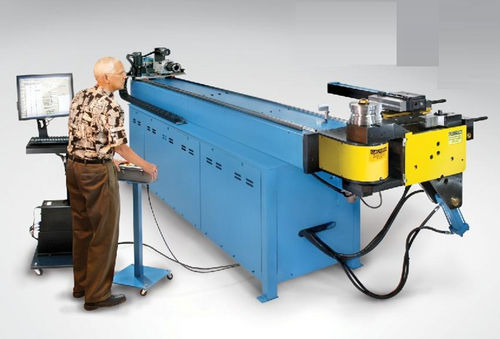

Curvatrice servoelettrica RD50

per tubiCNC3 assi

Descrizione del prodotto La piegatubi Winton RD50 CNC è progettata per realizzare curve consecutive in senso orario e/o antiorario in un unico pezzo. Un comando servoassistito XY posiziona la testa di piegatura nel corretto orientamento rispetto al materiale da piegare. Pertanto, il materiale da piegare si muove solo in un piano orizzontale verso l'utensile di piegatura e mai verso l'alto o verso il basso. Questo è importante quando si piegano le estrusioni. Controllato da un'interfaccia basata su Windows, un convertitore di file STEP opzionale permette all'utente di importare il modello CAD di un tubo piegato direttamente nella curvatubi, eliminando così la necessità di inserire manualmente i dati LRA o XYZ da un disegno. Ciò significa che gli ultimi dati di piegatura vengono importati direttamente dall'ingegneria nella curvatubi. I vantaggi sono tempi di processo minimi, costi di manodopera notevolmente ridotti e parti fabbricate in modo coerente. Capacità: 50mm OD tubo 50mm 4 assi servocomandato Asse R opzionale disponibile (rotazione del piano) Possibilità di alimentazione con scivolo finale o con gancio di traino Rivelatore di parte del bordo d'attacco utilizzare parte orologio in piegatrice Curvatura del tubo sia in senso orario che in senso antiorario Supporto materiale piegato della posta programmabile (consultare la fabbrica, opzionale) Estrattore a mandrino opzionale Utensili a doppia pila opzionale Attuatore opzionale per stampi divisi Visualizzatore di modelli 3D per la verifica dei dati LRA - opzionale
