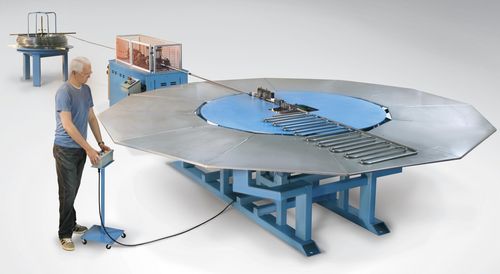

Curvatrice servoelettrica SB series

per tubiCNC3 assi

Descrizione del prodotto Le curvatubi a serpentina CNC della serie SB sono progettate per un uso produttivo compatto. Tutte le curvatubi modello SB prevedono la curvatubi a serpentina senza la necessità di ruotare il materiale tra le curve (rotazione del piano dell'asse R). Programmare gli angoli di piega, il raggio di mezzeria, le lunghezze diritte e inizia la produzione di serpentine. Il tubo rimane sempre a contatto con il piano di appoggio mantenendo la planarità. Uno dei vantaggi della curvatubi della serie SB è la sua capacità di gestire la serpentina durante la sua formazione. Poiché la testa di piegatura può piegare sia in senso orario che antiorario senza ruotare il tubo tra le curve, la possibilità di controllare bobine a serpentina più grandi diventa molto più facile. Winton offre diverse soluzioni di piegatura a serpentina che vanno da 5 mm di diametro esterno fino a 50 mm di diametro esterno. Tutte le soluzioni si avvalgono di un sistema CNC servoassistito a 3 assi che permette all'utente di programmare tutti gli angoli e tutte le lunghezze diritte. Il controller compenserà il ritorno elastico e fornirà un modello CAD 3D del tubo prima della piegatura. Il visualizzatore 3D è ottimo per la verifica dei pezzi. Il resto è controllato dal CNC. E' cosi' semplice. Curvatura del serpentino dovrebbe essere facile. Tutti i modelli piegano in senso orario e antiorario senza la necessità di ruotare il tubo tra le curve. Questa caratteristica diventa spesso importante per garantire che il tubo serpentino piegato rimanga piatto. Nel mondo dello scambio termico, una serpentina piatta si traduce in un prodotto efficiente. L'attuatore split die è di serie e consente una curvatura a raggio stretto. Il design della testa di piegatura consente una piegatura istantanea in senso orario o antiorario. Non è quindi necessario riposizionare la testa di piegatura per la rotazione della mano opposta.
