Descrizione del prodotto

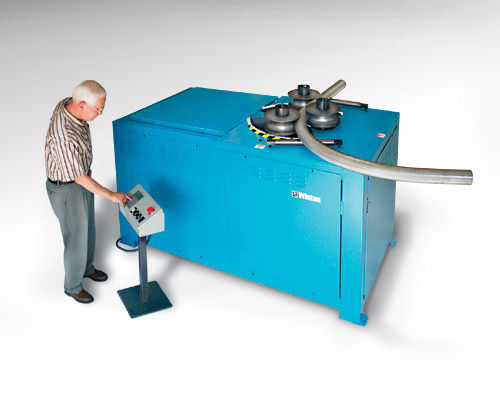

La curvatubi modello TR100H offre un controllo programmabile della piegatura su slittone e rullo. Per garantire le prestazioni del TR100H, un encoder ad alta risoluzione assicura la posizione finale della lunghezza lineare rotolata. Winton Machine ha progettato la curvatubi TR100H per consentire all'utente un semplice utilizzo tramite tastiera e display. Winton Machine costruisce curvatubi per oltre un decennio. Dal robusto telaio strutturale ai suoi encoder ad alta risoluzione, la TR100H continua a piegare componenti di qualità per l'industria del mobile, delle attrezzature da gioco e delle applicazioni nautiche.
Capacità di piegatura del tubo: 4" Parete OD x .188" OD x .188" in acciaio.
Ripetibilità: .003 su movimento lineare della slitta
Controllo del passo: regolazioni manuali del supporto
Peso: 5500 lbs.
Impronta: 86" lungo x 60" largo
Max. Pressione: 2000 psi @ 7 1/2 hp
Azionamento dei rulli: 15 CV
Pistone controllato da microprocessore: programma fino a 30 mosse ram/roll
2° martinetto a comando manuale con lettura digitale
Tastiera e display (24 tasti) per l'immissione da parte dell'utente
Curvatura veloce della produzione, controllo della velocità variabile su rullo e slittone
Encoder ad alta risoluzione, azionamento diretto agli stampi a rulli
Cuscinetti a sfere per movimenti lineari per impieghi gravosi testa del martinetto di guida
Piegatura multiraggio, programmabile
Programmazione off line, opzionale
Interruttori a doppio palmo (opzionale)
Caricatore opzionale disponibile
---
