Tester di rete UHV-802

di prestazionedi impulsi di correntedi tensione

Introduzione al prodotto

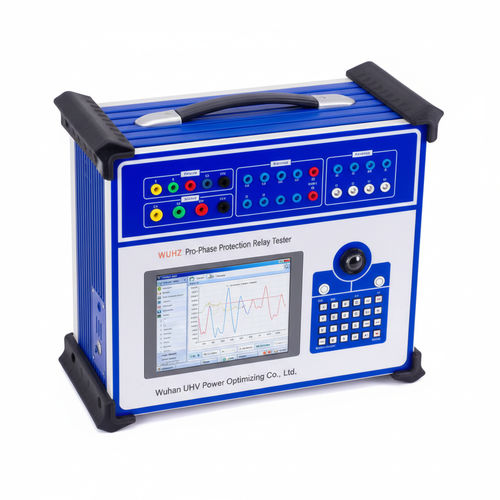

Il UHV-802 è un tester di protezione relè trifase progettato per prove di iniezione di corrente secondaria e verifica delle protezioni. Integra un PC industriale con Windows, display TFT 6,4", trackball e tastiera ottimizzata per funzionamento standalone in campo o controllo da PC esterno.

Caratteristiche principali

• Uscite flessibili: uscita tensione 4 fasi e corrente 3 fasi; corrente di fase 0–40 A, corrente trifase in parallelo fino a 0–120 A; tensione di fase 0–120 V, tensione linea 0–240 V.
• Amplificatori lineari ad alta fedeltà (non switching) per forme d'onda pulite e bassa distorsione.
• Host controllato da DSP con elaborazione in tempo reale rapida, ampia banda di frequenza (0–1000 Hz) e conversione D/A ad alta risoluzione.
• Modalità operative duali: standalone con tastiera/mouse integrati o controllo via PC tramite USB/RS232/Ethernet.
• Uscite DC ausiliarie regolabili (110 V e 220 V) ed E/S complete incluse ingressi/uscite di commutazione e canali di misura del tempo.

Vantaggi per i tecnici

• Generazione e misura dei segnali accurate grazie a DSP e convertitore A/D ad alta precisione per test di protezione affidabili.
• Sequenze di prova automatizzate, replay dei guasti e generazione di report per ridurre attività manuali.
• Struttura portatile in unità singola adatta alla messa in servizio, manutenzione e troubleshooting in campo.
• Funzioni di autoprotezione complete (termiche, hardware e diagnostica software) per proteggere lo strumento e l'integrità dei test.

Scenari di applicazione

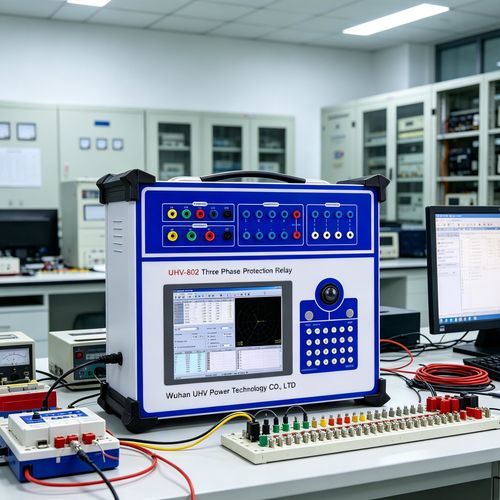

• Commissioning e test di accettazione in fabbrica di relè e schemi di protezione.
• Manutenzione ordinaria e taratura dei relè in sottostazioni, centrali e impianti industriali.
• Simulazione guasti e troubleshooting, incluso replay dei guasti e analisi con diagrammi vettoriali.

Dettagli prodotto — uscite elettriche

Uscita corrente AC
Corrente di fase (RMS): 0–40 A
Precisione di uscita: 0,2°
Uscita corrente trifase in parallelo (RMS): 0–120 A
Corrente di fase in servizio prolungato: 450 VA
Potenza max uscita (3 parallele): 900 VA
Tempo massimo consentito (3 parallele): 10 s
Intervallo di frequenza (fondamentale): 0–1000 Hz
Ordine armonico: 0–20

Uscita corrente DC
Corrente di uscita: 0–±10 A / fase ; 0–±30 A (3 parallele)
Precisione di uscita: 0,5°
Tensione massima carico: 20 V

Uscita tensione AC
Tensione di fase (RMS): 0–120 V
Precisione di uscita: 0,2°
Tensione di linea (RMS): 0–240 V
Potenza fase/linea: 80 VA / 100 VA
Intervallo di frequenza (fondamentale): 0–1000 Hz
Ordine armonico: 0–20

Uscita tensione DC
Intervallo tensione di fase: 0–±160 V
Precisione di uscita: 0,5°
Intervallo tensione di linea: 0–±320 V
Potenza fase/linea: 70 VA / 140 VA

Ingressi/uscite di commutazione e misura del tempo
Ingressi di commutazione: 8 canali (contatto pulito 1–20 mA, 24 V). Contatto potenziale: "0": 0–+6 V ; "1": +11 V–+250 V
Uscite di commutazione: 4 coppie (DC: 220 V/0,2 A ; AC: 220 V/0,5 A)
Misura del tempo: intervallo 0,1 ms–9999 s ; precisione 0,1 ms

FAQ (selezione)

• Q: Perché eseguire test periodici sui relè? A: Per rilevare invecchiamento e deriva dei parametri e garantire il corretto intervento delle protezioni.
• Q: Cosa offre un tester microprocessore? A: Il controllo DSP/microprocessore consente maggiore precisione, automazione e simulazione di guasti complessi.

Specifiche tecniche

• Modello: UHV-802
• Display: 6,4" TFT true color
• Sistema: Windows integrato (interfaccia in inglese)
• Interfacce: USB, RS232, Ethernet 10/100 M
• Corrente AC per fase: 0–40 A ; trifase parallelo: 0–120 A
• Tensione AC fase: 0–120 V ; linea: 0–240 V
• Uscite DC: corrente ±10 A/fase, ±30 A (3 parallele) ; tensione ±160 V fase, ±320 V linea
• Frequenza: 0–1000 Hz ; armoniche: 0–20
• Misura del tempo: 0,1 ms–9999 s ; precisione 0,1 ms
