Panoramica

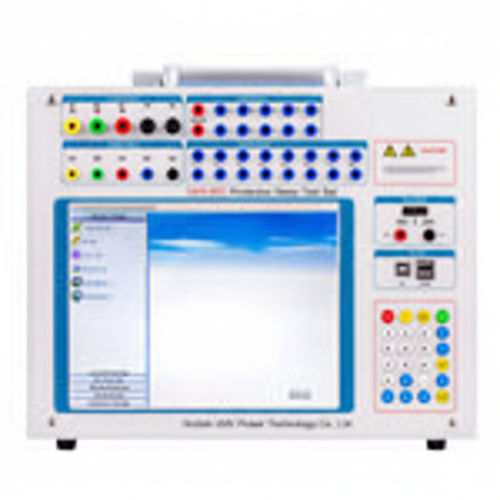

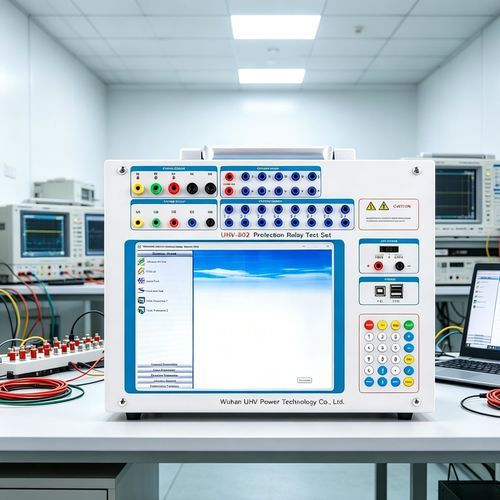

Il test per protezione relè trifase UHV-803 è un'apparecchiatura compatta conforme a DL/T624-1997. Integra architettura DSP+FPGA, DAC reale a 16 bit, amplificatori lineari modulari ad alta potenza, display TFT 8,4" (800×600), tastiera/mouse industriali e sistema Windows XP. Può funzionare in autonomia o collegato a PC, offrendo capacità da banco di prova in formato portatile.

Caratteristiche principali

• Uscite multicanale flessibili: uscite configurabili 4 fasi tensione e 3 fasi corrente; supporta prove standard e prove speciali come differenziale trasformatori e commutazioni rapide.
• Controllo PC: collegamento diretto a laptop/PC per sequenze automatizzate, esecuzione stabile ed esportazione dati.
• Amplificazione lineare ad alta fedeltà: amplificatori non commutati per minimizzare interferenze HF/MF su tutte le gamme di corrente.
• Host portatile DSP: elaborazione ad alta velocità per forme d'onda precise in unità compatta adatta al campo.
• Software di test intelligente: verifica impostazioni di protezione, riproduzione guasti, registrazione dati, diagrammi vettoriali e generazione automatica di report.
• Uscite DC ausiliarie doppie: uscite DC integrate 110V/220V per alimentazione ausiliaria.
• Connettività estesa: porte USB per comunicazione e trasferimento dati.
• Protezione operativa: gestione termica, soft-start e diagnostica.

Parametri prodotto
Uscita corrente AC
Precisione uscita: 0,2°; Corrente di fase (RMS): 0–40 A; Corrente trifase in parallelo (RMS): 0–120 A; Valore ammissibile continuo per fase: 10 A; Potenza max per fase: 420 VA; Potenza max 3 parallele: 900 VA (tempo max consentito 10 s); Gamma di frequenza (fondamentale): 0–1000 Hz; Ordini armonici: 1–20.

Uscita corrente DC
Precisione uscita: 0,5°; Corrente di uscita: 0–±10 A/fase, 0–±30 A/3 parallele; Tensione massima di carico: 20 V.

Uscita tensione AC
Precisione uscita: 0,2°; Tensione di fase (RMS): 0–120 V; Tensione linea (RMS): 0–240 V; Potenza fase/linea: 80 VA / 100 VA; Gamma di frequenza (fondamentale): 1–1000 Hz; Ordini armonici: 1–20.

Uscita tensione DC
Precisione uscita: 0,2°; Intervallo tensione fase: 0–±160 V; Intervallo tensione linea: 0–±320 V; Potenza fase/linea: 70 VA / 140 VA.

Commutazione e misura del tempo
Ingressi di commutazione: 10 canali; Contatto nullo: 1–20 mA; Livelli di accesso contatto potenziale: '0' = 0–+6 V ; '1' = +11 V–+250 V ; Uscite di commutazione: 8 coppie (DC: 220 V/0,2 A ; AC: 220 V/0,5 A) ; Misura del tempo: 0,1 ms–9999 s, precisione 0,1 ms.

Meccanico & Ambientale
Tipo: controllo industriale ; Dimensioni: 375×305×140 mm³ ; Peso: 13 kg ; Alimentazione: AC 220 V ±10%, 50/60 Hz ; Temperatura ambiente operativa: -10 °C – +50 °C.

Specifiche tecniche

• Modello: UHV-803
• Marca: UHV
• Architettura: DSP + FPGA, DAC 16 bit reale
• Display: 8,4" TFT, 800×600
• Sistema operativo: Windows XP (host) ; controllo PC supportato
• I/O principali: uscite tensione 4 fasi configurabili, uscite corrente 3 fasi, I/O commutazione multicanale, connettività USB
• Intervalli principali: corrente AC fase 0–40 A ; 3 fasi parallele 0–120 A ; tensione AC fase 0–120 V ; linea 0–240 V
• Precisioni: 0,2° per uscite AC/tensione/corrente ; 0,5° per corrente DC
• Potenze max: corrente fase 420 VA ; 3 parallele 900 VA (10 s)
• Misura del tempo: risoluzione 0,1 ms ; intervallo 0,1 ms–9999 s
• Uscite DC ausiliarie: 110 V / 220 V
• Protezioni: gestione termica, soft-start, diagnostica
• Dimensioni & peso: 375×305×140 mm³ ; 13 kg
