Tester potenza UHV-702

di sequenza di fasielettricodi fase

Panoramica

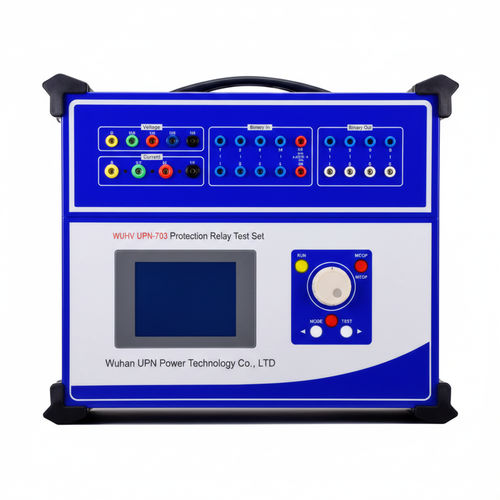

Il UHV-702 è un kit tester di protezione relè trifase portatile progettato per verifiche in campo, tarature e test di protezione automatizzati. Fornisce uscite tensione su 4 fasi e corrente su 3 fasi, display 320×240 dot-matrix e controller rotativo per l'uso in modalità standalone; la connessione a PC (software Windows, interfaccia in cinese) abilita sequenze automatizzate, registrazione dati e stampa report.

Caratteristiche principali

• Uscite standard: tensione 4 fasi e corrente 3 fasi; tensione monofase fino a 120 V; corrente monofase fino a 40 A (10 s); corrente trifase parallela fino a 120 A; quarta fase Ux configurabile (3U0 / sync‑check / valore utente).
• Operazione standalone: ampio LCD e controller rotativo per verifiche immediate senza PC.
• Doppia modalità: standalone e connesso a PC per test automatizzati, scansione impostazioni protezione e registrazione in tempo reale.
• Funzioni avanzate: test differenziali trifase, trasferimento rapido di barra, rearme automatico di backup, controlli sincronismi, riproduzione guasti, visualizzazione vettoriale e tracciamento forme d'onda.
• I/O digitale: ingressi contatto compatibili 0–250 V con autoidentificazione, 7 ingressi e 2 coppie di uscite a contatto secco; I/O espandibile.
• Sicurezza e affidabilità: raffreddamento ottimizzato, soft‑start, autodiagnosi e blocco automatico.
• Uscite DC ausiliarie: uscite DC dedicate 110 V e 220 V per alimentazione ausiliaria nei test.

Parametri — Uscita corrente AC

• Precisione uscita: 0.2 class
• Corrente di fase (RMS): 0–40 A
• Corrente trifase parallela (RMS): 0–120 A
• Valore ammissibile a lungo termine corrente di fase (RMS): 10 A
• Potenza massima per fase: 450 VA; tre fasi parallele: 900 VA (max 10 s)
• Intervallo frequenza (fondamentale): 0–1000 Hz (online), 0–300 Hz (standalone)
• Armoniche: fino al 20° (online), fino al 6° (standalone)

Parametri — Uscita corrente DC

• Precisione uscita: 0.5 class
• Corrente di uscita: 0–±10 A/phase, 0–±30 A (parallelo)
• Tensione massima di carico: 20 V

Parametri — Uscita tensione AC

• Precisione uscita: 0.2 class
• Tensione di fase (RMS): 0–120 V
• Tensione di linea (RMS): 0–240 V
• Potenza fase/linea: 80 VA / 100 VA
• Intervallo frequenza (fondamentale): 0–1000 Hz (online), 0–300 Hz (standalone)

Parametri — Uscita tensione DC

• Precisione uscita: 0.5 class
• Intervallo tensione fase: 0–±160 V
• Intervallo tensione linea: 0–±320 V
• Potenza fase/linea: 70 VA / 140 VA

Ingressi commutazione e misura del tempo

• Ingressi di commutazione: 8 canali; rilevamento contatto aperto 1–20 mA, 24 V; accesso contatto potenziale: "0" = 0–+6 V, "1" = +11 V–+250 V
• Uscite commutazione: 4 coppie (DC: 220 V / 0.2 A; AC: 220 V / 0.5 A)
• Misura del tempo: intervallo 0.1 ms–9999 s; risoluzione/accuratezza 0.1 ms

Vantaggi

• Uscite idonee per taratura delle protezioni
• Funzionalità complete con supporto all'automazione
• Design portatile per attività in campo
• Operatività locale chiara tramite display e controller
• I/O espandibile e integrazione PC per flussi di lavoro avanzati

Ambiti di applicazione

• Sistemi elettrici: verifica protezioni di linea, test differenziali di trasformatori principali, test controllo eccitazione e simulazione guasti.
• Produzione e operation: R&S, controllo qualità produzione, calibrazione e manutenzione dispositivi di protezione.
• Ricerca e didattica: verifiche di laboratorio e formazione sulla protezione relè.
• Sistemi speciali: trazione, ferroviario e aviazione.

Specifiche tecniche

• Modello: UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• Display: 320×240 dot-matrix LCD
• Uscita corrente AC: fase 0–40 A ; tre fasi parallelo 0–120 A
• Uscita tensione AC: fase 0–120 V ; linea 0–240 V
• Uscita tensione DC: fase 0–±160 V ; linea 0–±320 V
• Precisioni: AC 0.2 class ; DC 0.5 class
• Frequenza: online fino a 1000 Hz ; standalone fino a 300 Hz
• I/O digitale: 7 ingressi contatto (0–250 V compatibili), 2 coppie uscite contatto secco
• Uscite DC ausiliarie: 110 V e 220 V
• Misura del tempo: 0.1 ms–9999 s ; accuratezza 0.1 ms
