Tester di fase UHV-1201

di sequenza di fasidi tensionedi prestazione

Introduzione prodotto

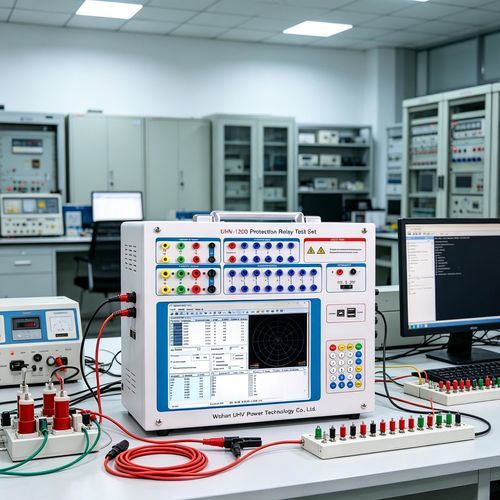

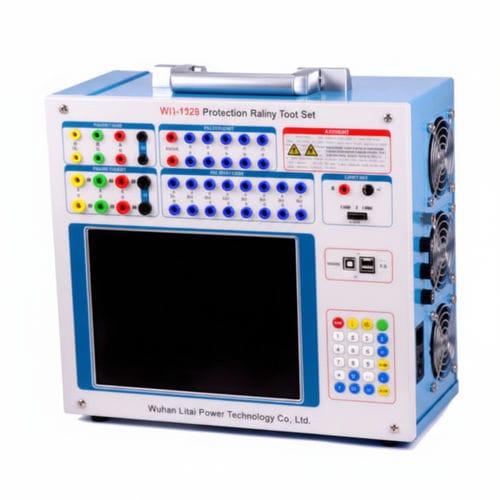

Il UHV-1201 è un tester di protezione relè a sei fasi, compatto e conforme a DL/T 624-2023. Fornisce combinazioni flessibili di uscite fino a 6 fasi tensione e 6 fasi corrente (espandibile a 12 fasi) per verifiche complete delle protezioni, incluse prove differenziali di trasformatori e iniezioni in campo per schemi di protezione.

Caratteristiche del prodotto

• Configurazione uscite versatile
  • Standard: 4 fasi tensione (120 V/fase) e 3 fasi corrente (120 A/fase); configurabile in 6 fasi tensione e 6 fasi corrente
  • Quarto canale tensione (Ux) configurabile come 3U0 o tensione personalizzata
• Interfaccia utente
  • Trackball integrata e tastiera ottimizzata con ampio display TFT (Chinese Windows OS)
  • Pronto all'uso all'avvio per operazioni semplificate in campo
• Modalità di controllo doppie
  • Operazione autonoma dal pannello
  • Controllo esterno via PC con parità funzionale
• Generazione segnale ad alta fedeltà
  • Uscite controllate da DSP e amplificatori lineari modulari (non switching) per preservare l'integrità della forma d'onda e ridurre le interferenze HF/MF
  • Gamma fondamentale 0–1000 Hz, supporto armoniche 1–20
• Design portatile e protezioni
  • Dimensioni 375×350×180 mm, peso 17 kg; avvio rapido per prove in campo
  • Gestione termica, circuito soft-start e protezioni HW/SW con diagnostica automatica
• Software di test completo
  • Procedure automatizzate, verifica impostazioni di protezione, simulazione/replica guasti, registrazione in tempo reale, visualizzazione vettoriale e generazione rapida di report
• Alimentazione DC ausiliaria e connettività
  • Uscite ausiliarie DC doppie regolabili 110 V/220 V e alimentazione indipendente per dispositivi esterni
  • Dual USB e RS232; supporto tastiera/mouse esterni e comunicazione PC

Parametri del prodotto
Modello: UHV-1201
Manufacturer: Wuhan UHV Power Technology Co.,Ltd
Canali corrente: standard 6 fasi
Canali tensione: standard 6 fasi
Intervallo uscita corrente AC: 30 A/fase (o 180 A con sei in parallelo)
Intervallo uscita corrente DC: ±10 A/fase
Intervallo uscita tensione AC: 0–120 V AC/fase
Intervallo uscita tensione DC: 0–±160 V DC/fase

Uscita corrente AC
6 fasi per fase (RMS): 0–30 A, accuratezza 0.2
3 fasi per fase (RMS): 0–60 A
6 fasi in parallelo (RMS): 0–180 A
Valore di lavoro continuo ammesso per fase (RMS): 10 A
Potenza massima uscita corrente per fase: 300 VA
Potenza massima 6 fasi in parallelo: 1000 VA (tempo ammesso: 10 s)
Gamma frequenza (fondamentale): 0–1000 Hz
Supporto armoniche: 1–20

Uscita corrente DC
Uscita: 0–±10 A/fase, precisione 0.5
Tensione massima carico uscita: 20 V

Uscita tensione AC
Tensione di fase (RMS): 0–120 V, precisione 0.2
Tensione di linea (RMS): 0–240 V
Potenza fase/linea: 80 VA / 100 VA
Gamma frequenza: 0–1000 Hz
Supporto armoniche: 1–20

Uscita tensione DC
Ampiezza fase: 0–±160 V, precisione 0.5
Ampiezza linea: 0–±320 V
Potenza DC fase/linea: 70 VA / 140 VA

Commutazione e I/O
8 ingressi di commutazione: contatto senza potenziale 1–20 mA, 24 V ; modalità contatto potenziale 0: 0–+6 V ; modalità 1: +11–+250 V
4 coppie di uscite di commutazione: DC 220 V/0.2 A ; AC 220 V/0.5 A

Misura del tempo e meccanica
Intervallo misura tempo: 0,1 ms – 9999 s
Precisione misura: < 0,1 ms
Dimensioni: 375 × 350 × 180 mm
Peso unitario: 17 kg

Specifiche tecniche

• Modello: UHV-1201
• Uscite: fino a 6 fasi tensione e 6 fasi corrente (espandibile a 12 fasi)
• Corrente AC per fase: 0–30 A RMS (precisione 0.2)
• Corrente AC 6 fasi parallelo: fino a 180 A RMS
• Corrente DC per fase: 0–±10 A (precisione 0.5)
• Tensione AC per fase: 0–120 V RMS (precisione 0.2)
• Tensione DC per fase: 0–±160 V (precisione 0.5)
• Gamma frequenza: 0–1000 Hz ; armoniche: 1–20
• Interfacce: Dual USB, RS232 ; supporto tastiera/mouse esterni e PC
• Ingressi/Uscite di commutazione: 8 ingressi, 4 coppie uscite
• Dimensioni: 375×350×180 mm ; Peso: 17 kg
