Localizzatore di difetti per cavi UHV-500
per linea elettrica aerea

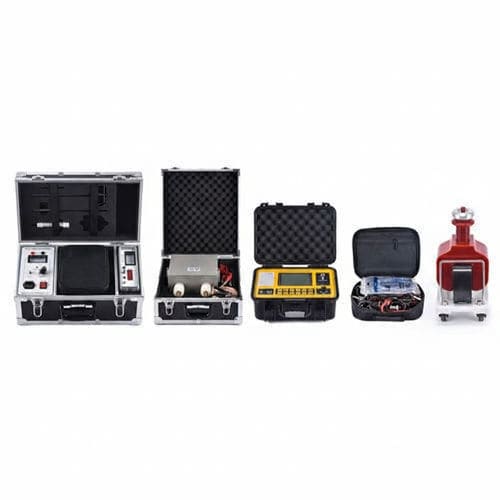

Localizzatore di difetti per cavi - UHV-500 - Wuhan UHV Power Technology Co.,Ltd. - per linea elettrica aerea

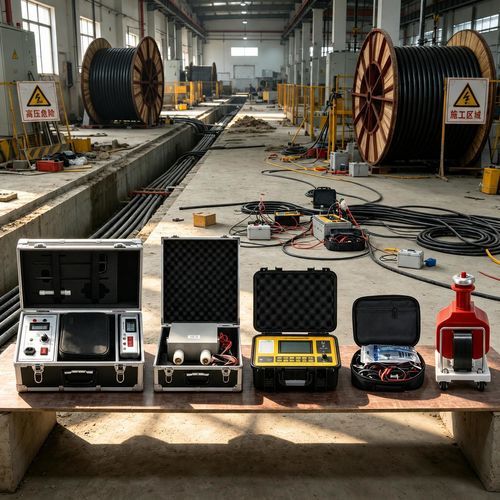

Localizzatore di difetti per cavi - UHV-500 - Wuhan UHV Power Technology Co.,Ltd. - per linea elettrica aerea
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Wuhan UHV Power Technology Co.,Ltd.

Caratteristiche

Tipo
per cavi, per linea elettrica aerea

Descrizione

Panoramica
  • Il localizzatore di guasti su cavi UHV-500 è uno strumento diagnostico portatile per individuare e caratterizzare guasti su cavi di potenza e di comunicazione. Rileva guasti a bassa/alta resistenza, corti/aperti, perdite e flash-over e fornisce visualizzazione della forma d'onda e misure di distanza.


Applicazioni e utilizzi
  • Test e localizzazione su cavi di potenza (1 kV–35 kV), cavi telefonici, cavi di comunicazione FM e cavi coassiali; rilevamento di cortocircuiti su linee aeree metalliche, guasti di messa a terra, perdite ad alta resistenza, flash-over ad alta impedenza, rotture e cattivi contatti; misurazione della lunghezza del cavo e della velocità di propagazione per attività di manutenzione.


Pathfinder (trasmettitore)
  • Modalità di funzionamento: uscita a onda quadra intermittente a frequenza fissa
  • Potenza in uscita: Pomax ≥ 100 W
  • Impedenza di uscita: 1 Ω–∞
  • Frequenza del segnale: 16 kHz
  • Ampiezza del segnale: 15 V–340 V
  • Alimentazione: AC 220 V ±10%


Localizzatore di guasti
  • Errore approssimativo di misura: < 10%
  • Errore punto fisso: < ±10 cm
  • Guadagno canale elettromagnetico: > 110 dB
  • Sensibilità ricevitore elettromagnetico: < 5 μV
  • Guadagno amplificatore audio: < 120 dB
  • Reiezione 50 Hz: > 40 dB
  • Consumo del ricevitore: < 120 mA (≈0,7 W)
  • Profondità di rilevamento interrata: ≤ 3 m


Condensatore di impulso
  • Scocca metallica completamente sigillata, compatta e leggera; adatto per generatori di corrente di spunto, apparecchiature laser e linee di prova per parafulmini.
  • Standard/parametri: GB/T4704-92; temperatura ambiente -40 °C–55 °C; tensione nominale 1 kV–15 kV; capacità 0,1 μF–8 μF; tolleranza ±5%/±10%; tangente di perdita ≤ 0,01; resistenza di isolamento ≥ 2000 Ω; tensione di tenuta 1.1UR–1.5UR.


Trasformatore di prova CA in olio secco (GTB-3kVA/50kV)
  • Progettazione compatta, senza manutenzione, buona affidabilità di isolamento e protezione integrata contro sovracorrenti.
  • Esempio di specifica: capacità 3 kVA; alta tensione 50 kV; corrente elevata 60 mA; ingresso bassa tensione 200 V; dimensioni 330 × 280 × 510 mm.


Funzionalità e punti chiave
  • Combina metodi a impulso a bassa tensione e flash-over ad alta tensione per localizzare guasti senza danneggiare i cavi.
  • Elevata precisione mediante campionamento A/D fino a 100 MHz, risoluzione di lettura 1 m e zona cieca 1 m.
  • Display LCD di grandi dimensioni per forma d'onda e dati; visualizzazione a doppia traccia e confronto forme d'onda; memorizzazione non volatile; batteria ricaricabile integrata per uso in sito.


Specifiche tecniche
  • Massima distanza di prova: 15 km (cavo aperto fino a 100 km)
  • Area cieca di rilevamento: 1 m
  • Risoluzione di lettura: 1 m
  • Potenza dissipata: 5 VA
  • Temperatura di esercizio: 0 °C–40 °C (limite -10 °C–50 °C)
  • Umidità relativa: 20%–90% RH (a 40 °C)
  • Pressione atmosferica: 86–106 kPa
  • Volume unità principale: 275 × 220 × 160 mm
  • Peso unità principale: 1,8 kg
