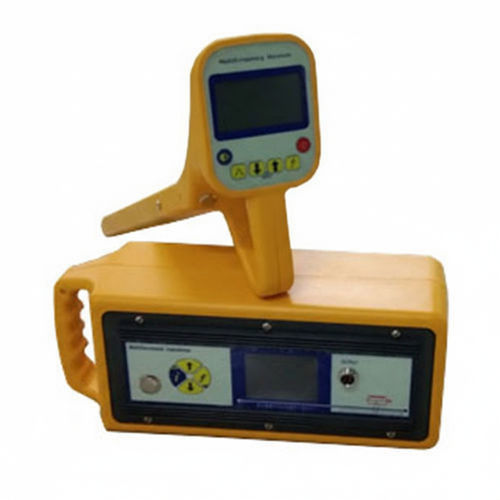

Localizzatore di tubi UHV-515

di cavi sotterraneidi canalizzazioni sotterraneedi tubazioni gas

Il rilevatore intelligente di condotte UHV-515 è un sistema avanzato multifrequenza per localizzare cavi interrati, fibre ottiche e tubazioni metalliche in infrastrutture elettriche, telecomunicazioni, distribuzione acqua/gas, teleriscaldamento e impianti petrolchimici.

Introduzione al prodotto

• Trasmettitore ad alta potenza combinato con elaborazione intelligente del segnale e analisi multi-frequenza automatizzata per posizionamento preciso, misurazione della profondità e identificazione dei tracciati; adatto per costruzione, ispezione e manutenzione.

Display e alimentazione

• Display grafico monocromatico 3,6" 240×128 punti con retroilluminazione controllabile per una visualizzazione chiara.
• Sezione ricevente con caratteristiche di uscita che estendono la portata; potenza di uscita del trasmettitore 10 W per aumentare la profondità di rilevamento.
• Batterie agli ioni di litio ricaricabili (ricevitore >12 h); pacco batteria dual per il trasmettitore con ore di lavoro continue ≥12 h (1 W), ≥8 h (5 W), ≥5 h (10 W); batterie alcaline opzionali per portabilità.

Tecnologia di rilevamento

• Supporto multifrequenza: 50 Hz, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65.5 kHz, 82 kHz, 133 kHz.
• Filtraggio narrowband professionale e adattamento automatico dell'impedenza per ridurre le interferenze; sistema multi-antenna che fornisce lettura diretta della profondità.

Capacità di misura

• Misura della corrente diretta (000–999 mA) per identificazione dell'obiettivo e tracciamento, inclusa la localizzazione di cavi in tensione a 50 Hz.
• Ohmmetro integrato per test della resistenza di loop e funzioni di multimetro (continuità, prova isolamento).

Vantaggi prestazionali

• Gestione energetica ottimizzata per operazioni prolungate in campo e sessioni di rilevamento a lungo termine economicamente vantaggiose.
• Progettato per la rilevazione di tubazioni e cavi profondamente interrati e a lunga distanza.

Parametri prodotto / Specifiche tecniche

• Ricevitore: Frequenze attive 50 Hz, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65.5 kHz, 82 kHz, 133 kHz; intervallo di profondità 0–6 m; intervallo di corrente 000–999 mA; modalità di ricezione: wide peak, valley, external device; precisione: 0–3 m = ±5% della profondità interrata; 3–6 m = ±10%; indicazione della forza del segnale su LCD e avviso acustico; gamma di guadagno automatica/manuale 0–100 dB; batteria agli ioni di litio ricaricabile >12 h; temperatura di esercizio -20°C a 70°C; dimensioni (ricevitore) 620 × 110 × 2300 mm; peso 1,6 kg.
• Trasmettitore: Frequenze di uscita 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65.5 kHz, 82 kHz, 133 kHz; modalità di uscita: induzione, connessione diretta, morsetto; potenza di uscita 10 W; tensione 60 V; corrente massima 1 A; alimentazione pacco batteria dual al litio; protezione automatica da surriscaldamento e sovracorrente; indicazione continua dello stato batteria; temperatura ambiente -20°C a 50°C.
