Unità di identificazione di cavi senza tensione UHV-520

per conduttori

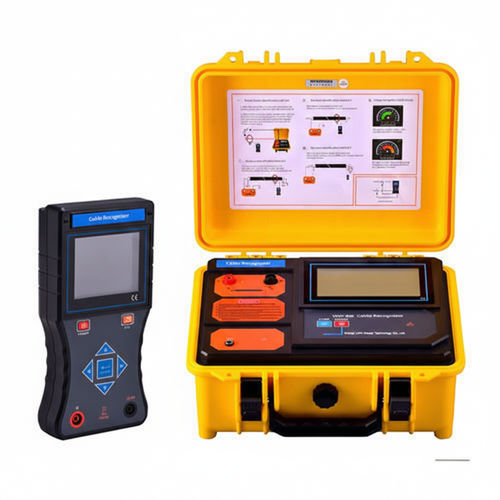

UHV-520 Tester di identificazione cavi di alimentazione off-line progettato per identificare un singolo cavo obiettivo tra più cavi ed evitare incidenti dovuti al taglio errato di cavi sotto tensione. Il sistema combina un trasmettitore alimentato a batteria e un ricevitore con schermo LCD a colori per fornire un'identificazione chiara e basata su più criteri in fasci di cavi congestionati.

Caratteristiche

• Trasmettitore alimentato da batteria al litio ad alta energia: non richiede 220 V in loco; design compatto, basso consumo e indicazione del livello di batteria a più livelli.
• Ricevitore con LCD a colori che mostra direzione, ampiezza e intervallo del segnale in modo sincronizzato; più segnali vengono mantenuti sull'asse temporale per migliorare la precisione.
• Bobina di misura flessibile che consente l'identificazione dove non è possibile applicare pinze rigide, risolvendo i problemi dovuti a sovrapposizione e congestione dei cavi.
• Include pinza di lancio per identificazione in tensione tramite accoppiamento della pinza, permettendo uso sia off-line che in tensione con un unico strumento.
• Custodia protettiva in ABS ad alta resistenza per protezione dello strumento e trasporto in ambienti di cantiere gravosi.

Trasmettitore

• Tensione di carica: DC 5V
• Consumo energetico: ≤ 3W
• Ore di funzionamento: ≥ 12 h
• Intervallo del segnale: ≈ 2 secondi
• Diametro interno della pinza di lancio: ≥ 125 mm
• Temperatura di esercizio: -35℃ ～ +55℃
• Umidità ambientale: ≤ 95% UR

Ricevitore

• Tensione di carica: DC 5V
• Consumo energetico: ≤ 1W
• Criteri di identificazione: direzione, ampiezza, intervallo (giudizio triplice)
• Soglie di sensibilità di ricezione: potenza–terra ≤ 500 Ω; fase–terra ≤ 200 Ω
• Ore di funzionamento: ≥ 12 h
• Temperatura di esercizio: -35℃ ～ +55℃
• Umidità ambientale: ≤ 95% UR

Dimensioni

• Dimensioni della custodia: 520 mm × 350 mm × 170 mm

Soprannomi

• Identificatore di cavo di alimentazione
• Identificatore di cavo off-line
• Identificazione dei cavi
• Tester di identificazione dei cavi

Specifiche tecniche

• Modello: UHV-520
• Tensione di carica trasmettitore e ricevitore: DC 5V
• Consumo trasmettitore: ≤ 3W
• Consumo ricevitore: ≤ 1W
• Autonomia batteria: ≥ 12 ore (trasmettitore e ricevitore)
• Intervallo di emissione del segnale: ≈ 2 secondi
• Diametro interno della pinza di lancio: ≥ 125 mm
• Soglie di sensibilità di ricezione: potenza–terra ≤ 500 Ω; fase–terra ≤ 200 Ω
• Intervallo di temperatura di esercizio: -35℃ a +55℃
• Umidità massima: ≤ 95% UR
• Custodia protettiva: ABS ad alta resistenza
• Dimensioni custodia: 520 × 350 × 170 mm
