Tester di capacità UHV-525
per alta tensionepotenzafrequenza

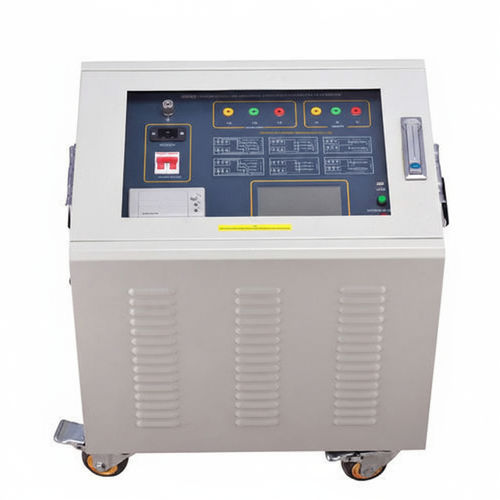

Tester di capacità - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - per alta tensione / potenza / frequenza
Tester di capacità - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - per alta tensione / potenza / frequenza
Tester di capacità - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - per alta tensione / potenza / frequenza - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Wuhan UHV Power Technology Co.,Ltd.

Caratteristiche

Tipo di test
per alta tensione, potenza, di capacità, frequenza
Prodotto testato
per cavo, per attrezzature elettriche, per motore elettrico
Applicazioni
per sistema di alimentazione
Configurazione
mobile
Altre caratteristiche
digitale, con schermo LCD, con memoria

Descrizione

Panoramica

  • Il Tester parametri cavo di trasmissione UHV-525 è uno strumento da campo per la misura precisa dei parametri alla frequenza di rete su linee di trasmissione ad alta tensione (aeree, cavi interrati, ibride). Misura capacitance, impedenza, angolo di impedenza e resistenza; adatto per prove con alimentazione di rete o gruppo elettrogeno dopo interruzioni.


Caratteristiche principali

  • Progettazione integrata e compatta: combina funzioni che tradizionalmente richiedevano più apparecchi in un unico pannello portatile per facilitare il trasporto e l'uso in campo.
  • Alimentazione semplice: funzionamento da rete AC 220 V, evitando la necessità di collegamenti a 380 V in sito.
  • Circuito anti-induzione brevettato (brev. n. 201020687669.X) per funzionamento con alte tensioni indotte (fino a 10 kV) e maggiore immunità alle correnti indotte.
  • Tecnologia di conversione di frequenza e filtraggio digitale: uscita con frequenza selezionabile (45 Hz / 55 Hz) e filtraggio per ridurre le interferenze industriali.
  • Processore digitale ad alta velocità: elaborazione rapida e precisa dei segnali di misura.
  • Cablatura esterna ridotta e funzionamento semplice: misura di impedenze e capacità in sequenza positiva/zero con minor cablaggio e maggiore sicurezza in sito.
  • Memoria ad alta capacità ed esportazione: memorizzazione timbrata fino a 200 set e esportazione tramite USB per visualizzazione e report su PC.
  • Sicurezza operativa: rilevamento automatico della messa a terra che blocca il funzionamento se la messa a terra è insufficiente.
  • Grande display full-touch: interfaccia a menu per operazioni di misura guidate e intuitive.


Specifiche tecniche

  • Condizioni d'uso: -20℃ ～ 50℃ ; umidità relativa < 80%.
  • Principio anti-interferenza: conversione di frequenza con filtraggio digitale.
  • Alimentazione: AC 220 V ± 10% ; generatore consigliato ≥ 3 kW per prove con generatore.
  • Tensione massima di uscita: AC 250 V.
  • Precisione di tensione: 0,5%.
  • Precisione di corrente: 0,5%.
  • Corrente massima di uscita: 8 A.
  • Frequenza di uscita: 45 Hz, 55 Hz.
  • Range di misura: capacità 0,01 ~ 30 μF; impedenza 0,01 ~ 400 Ω; angolo di impedenza -90° ～ +90°.
  • Risoluzione di misura: capacità 0,0001 μF; impedenza 0,0001 Ω; angolo di impedenza 0,0001°.
  • Accuratezza misura — capacità: ≥ 1 μF: ±1% lettura ±0,01 μF; < 1 μF: ±2% lettura ±0,01 μF.
  • Accuratezza misura — resistenza: ≥ 1 Ω: ±1% lettura ±0,01 Ω; < 1 Ω: ±2% lettura ±0,01 Ω.
  • Accuratezza angolo di impedenza: ±0,2° (tensione > 1,0 V); ±0,3° (tensione 0,2 V ～ 1,0 V).
  • Corrente anti-jamming: 30 A.
  • Tensione d'induzione tollerata: 10 kV.
  • Dimensioni di installazione: 550 × 430 × 530 mm.
  • Memoria: 200 set; supporto esportazione via USB.
  • Peso: 60 kg.
  • Nomi alternativi: Tester parametri cavo; Tester cavi.


Note d'uso e consegna

  • Esportazione dati via USB per analisi su PC e generazione rapporti; galleria prodotto con immagini ad alta risoluzione disponibile.
  • Per prove con generatore usare generatore ≥ 3 kW e verificare la stabilità dell'alimentazione prima delle misure.
  • Eseguire il controllo della messa a terra prima dell'uso; lo strumento blocca il funzionamento se la messa a terra è insufficiente per garantire la sicurezza del personale.
