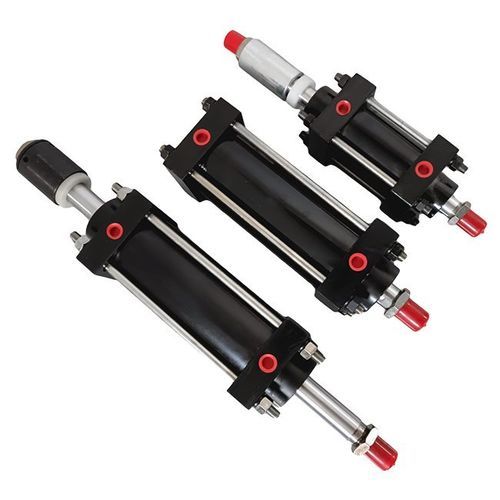

Cilindro idraulico

a tirantia pistonecon asta

Panoramica
I cilindri idraulici a tiranti a doppio effetto forniscono forza di spinta e trazione bilanciata in entrambe le direzioni. La costruzione bullonata con tiranti offre un layout riparabile e standardizzato composto da tubo rettificato, pistone, asta, tenute e cappelli terminali trattenuti da tiranti ad alta resistenza, semplificando la manutenzione e la sostituzione dei ricambi.

Modello e Marca

• Modello: Tie-Rod Type
• Marca: EAST AI

Specifiche tecniche

• Tipo: Tie-Rod, doppio effetto
• Alesaggio: 25 mm – 300 mm
• Corsa: 50 mm – 3000 mm (personalizzabile)
• Pressione di esercizio: Fino a 210 bar (3050 PSI)
• Tipo di asta: Acciaio al carbonio o legato cromato
• Materiale tubo: Acciaio trafilato a freddo, alesaggio rettificato
• Opzioni tenute: Parker / Hallite / NOK
• Tipi di montaggio: Forcellino (clevis), flangia, trunnion, piede, tubo traverso
• Opzioni di rivestimento: Verniciato, zincato o con verniciatura a polvere
• Settori applicativi: Produzione, sistemi di sollevamento, macchine mobili

Perché scegliere un cilindro idraulico a tiranti doppio effetto?

• Manutenzione e sostituzione semplici
  La costruzione a tiranti consente l'accesso ai componenti interni (tenute, gruppo pistone), riducendo i fermi e agevolando le riparazioni.
• Movimento bilanciato spinta-trazione
  Il funzionamento a doppio effetto applica pressione su entrambe le facce del pistone per un controllo della forza stabile in entrambe le direzioni.
• Modulare e personalizzabile
  Alesaggio, corsa, tipi di montaggio e posizione delle prese configurabili in base all'applicazione.
• Servizio manutentivo conveniente
  La struttura bullonata facilita la riparazione in campo e l'approvvigionamento di ricambi rispetto ai cilindri saldati.
• Compatibilità industriale
  Utilizza componenti e opzioni di tenuta standard comuni ai fornitori di cilindri idraulici.

Applicazioni comuni

• Presses idrauliche
• Sistemi di serraggio industriale
• Bracci e sollevatori per movimentazione materiali
• Tensionamento nastri trasportatori
• Macchine mobili per edilizia e agricoltura
• Robotica di stabilimento e sistemi di attuazione idraulica

Vantaggi principali

• Progetto standardizzato che facilita il reperimento dei ricambi
• Costruzione bullonata che consente riparazioni sul campo
• Adatto ad impieghi ad alta frequenza e lunga durata ciclica
• Compatibile con schemi di circuito idraulico standard
• Disponibile presso i principali produttori di cilindri idraulici
