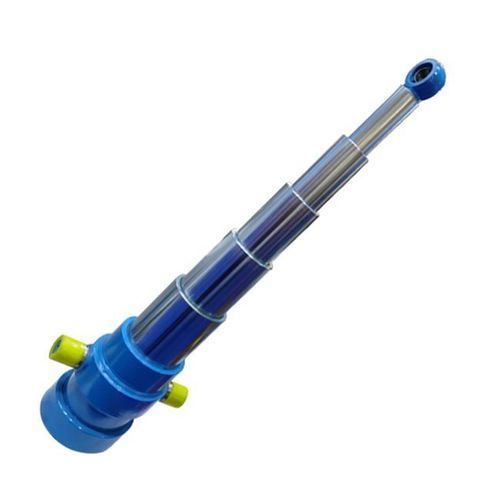

Cilindro idraulico

telescopicocon astain acciaio

Panoramica
Il cilindro telescopico multi-stadio fornisce una corsa estesa partendo da una lunghezza retratta compatta tramite due o più stadi che si estendono in sequenza. Realizzato con tubi rettificati senza saldatura e aste cromate indurite per induzione, offre elevata capacità di carico, tenuta affidabile e intervalli di manutenzione prolungati per impieghi mobili e fissi.

Modello e Marca

• Modello: Tipo multi-stadio
• Marca: EAST AI

Vantaggi

• Ingombro retratto compatto: risparmia spazio di installazione in macchine con spazi ridotti.
• Elevata corsa estendibile: fino a 5–6× la lunghezza chiusa a seconda della configurazione.
• Alta capacità di sollevamento: adatto a carichi pesanti in edilizia, trasporto e movimentazione.
• Durabilità: aste indurite per induzione e cromate per resistenza all'usura.
• Personalizzazione: disponibile in diversi alesaggi, corse e numeri di stadi.
• Sistema di tenuta che minimizza le perdite: riduce i fermi e la manutenzione.
• Trattamenti superficiali anticorrosione per uso esterno.

Processo di produzione

• Selezione materie prime: acciai ST52, CK45 o leghe per resistenza strutturale.
• Rettifica e skiving dei tubi: finitura interna a Ra ≤ 0,2 μm per tenuta ottimale.
• Lavorazione delle aste: cromatura dura e indurimento per induzione per resistenza all'usura e corrosione.
• Lavorazione degli stadi: lavorazione di precisione dei molteplici stadi per estensione sequenziale fluida.
• Assemblaggio dei filetti e guarnizioni: installazione di guarnizioni Parker / Hallite / NOK.
• Saldatura e assemblaggio cappucci: saldatura strutturale e montaggio per robustezza e allineamento.
• Prove idrauliche: test idrostatici a pressione nominale e di sicurezza.
• Trattamento superficiale: verniciatura a polvere, fosfatazione o pittura in base all'applicazione.
• Ispezione finale: controlli dimensionali, durezza e rugosità prima della spedizione.

Applicazioni

• Macchine per costruzione: ribaltabili, cassoni ribaltabili, escavatori e pale.
• Attrezzature minerarie: sistemi di sollevamento, trasporto sotterraneo e impianti di perforazione.
• Macchine agricole: mietitrebbie, irroratrici e rimorchi ribaltabili.
• Movimentazione materiali: gru, tavole elevatrici, carrelli elevatori e piattaforme.
• Logistica e trasporto: compattatori, elevatori per carichi e portelloni idraulici.
• Marittimo & offshore: gru navali e sistemi di sollevamento offshore.

Dettagli prodotto

• Nome prodotto — Cilindro telescopico multi-stadio
• Gamma alesaggi — 50 mm – 400 mm
• Lunghezza corsa — Fino a 8000 mm (personalizzabile)
• Numero di stadi — 2–6 stadi
• Pressione di esercizio — Fino a 300 bar
• Materiale — ST52 / CK45 / 42CrMo4
• Superficie asta — Cromatura dura, indurita per induzione
• Marca guarnizioni — Parker / Hallite / NOK
• Intervallo di temperatura — -30°C a +120°C
• Opzioni di montaggio — Trunnion, forcella, flangia, occhiello, supporto
• Norme — ISO 6022 / DIN / personalizzato

Magazzino di fabbrica & capacità

• Ampio stock di tubi rettificati e aste cromate.
• Stadi telescopici semi-finito per assemblaggi personalizzati.
• Cilindri pronti alla spedizione nelle configurazioni più richieste.
• Capacità produttiva mensile superiore a 8.000 cilindri idraulici.
• Catena di fornitura consolidata per consegne globali stabili.

Controllo qualità

• Precisione dimensionale: controllo micrometrico di alesaggi e aste.
• Rugosità superficiale: finitura dei tubi verificata a Ra ≤ 0,2 μm.
• Prova di durezza: aste testate dopo trattamento termico per la gamma HRC prevista.
• Controllo saldature: ispezione a ultrasuoni per integrità delle saldature.
• Prova di pressione idraulica: tutti i cilindri testati fino a 1,5× la pressione di esercizio.
• Test di resistenza alla corrosione: cromatura testata in camere di nebbia salina.

Certificazioni

• ISO 9001:2015
• ISO 14001
• Marcatura CE
• Certificazione RoHS
• Omologazioni marine DNV / GL / BV

Specifiche tecniche

• Nome prodotto — Cilindro telescopico multi-stadio
• Gamma alesaggi — 50 mm – 400 mm
• Lunghezza corsa — Fino a 8000 mm (personalizzabile)
• Numero di stadi — 2–6 stadi
• Pressione di esercizio — Fino a 300 bar
• Materiale — ST52 / CK45 / 42CrMo4
• Superficie asta — Cromatura dura, indurita per induzione
• Marca guarnizioni — Parker / Hallite / NOK
• Intervallo di temperatura — -30°C a +120°C
• Opzioni di montaggio — Trunnion, forcella, flangia, occhiello, supporto
• Norme — ISO 6022 / DIN / personalizzato
