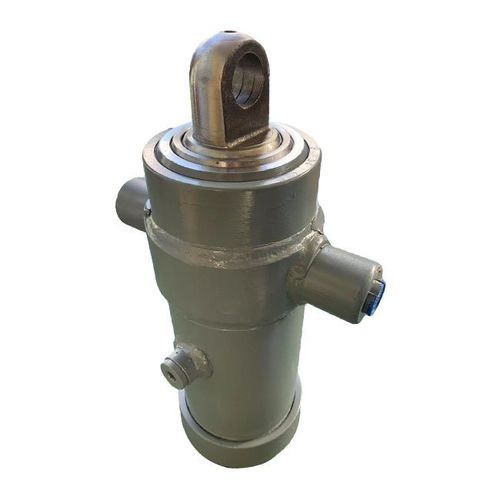

Cilindro idraulico

con astaa doppio effettoin acciaio

Panoramica del prodotto
Il cilindro a stantuffo a doppio effetto eroga forza lineare bidirezionale controllata per operazioni pesanti di spinta e trazione. Progettato per cicli frequenti sotto carichi elevati, è dotato di tubi senza saldature rettificati e aste temprate e cromate dure per resistenza all'usura e lunga durata.

Modello e marca

• Modello: Plunger Type
• Marca: EAST AI

Vantaggi principali

• Forza bidirezionale: Fornisce potenza in estensione e retrazione per operazioni push/pull efficienti.
• Costruzione durevole: Acciai di alta qualità e rettifica di precisione assicurano integrità strutturale e basso attrito.
• Elevata capacità di carico: Adatto per carichi pesanti verticali e orizzontali.
• Funzionamento regolare: Finitura interna fine che migliora la tenuta e riduce l'usura.
• Bassa manutenzione: Design semplice e robusto che riduce guasti e tempi di fermo.
• Resistenza alla corrosione: Cromatura dura che protegge l'asta dall'abrasione e dalla ruggine.
• Personalizzabile: Diverse misure di alesaggio, corse e opzioni di montaggio per installazioni su misura.
• Efficienza energetica: Giochi interni ottimizzati per minimizzare le perdite idrauliche.

Processo di produzione

• Selezione materie prime: Acciai ST52, CK45, 42CrMo o 20MnV6 utilizzati.
• Rettifica tubi: Tubi senza saldatura rettificati a Ra ≤ 0,2 μm per tenuta superiore.
• Lavorazione aste: Lavorazione meccanica, tempra per induzione e cromatura dura delle aste.
• Lavorazioni di precisione: Lavorazione CNC per garantire dimensioni e tolleranze accurate.
• Assemblaggio: Tappi, tenute e aste assemblati per integrità strutturale.
• Installazione guarnizioni: Guarnizioni premium (Parker, Hallite, NOK) montate per prevenire perdite.
• Collaudo pressione: Ogni cilindro testato a 1,5× la pressione di esercizio nominale.
• Trattamento superficiale: Verniciatura, fosfatazione o verniciatura a polvere per protezione dalla corrosione.
• Ispezione finale: Controlli dimensionali, test di durezza e verifica della finitura superficiale.

Applicazioni

• Macchine per costruzione: escavatori, pale gommate, macchine per calcestruzzo, piattaforme di sollevamento.
• Movimentazione materiali: verricelli, elevatori, sistemi di sollevamento idraulici.
• Pressioni idrauliche: formatura dei metalli, stampaggio, forgiatura e macchine per stampaggio.
• Navale e offshore: macchine di bordo, dispositivi di sollevamento e attrezzature di piattaforma.
• Macchine agricole: trattori, mietitrebbie e sistemi di ribaltamento.
• Minerario: spinta e sollevamento pesante in attività in superficie e sotterranee.
• Impianti industriali: linee di assemblaggio, compattatori e sistemi automatizzati.

Dettagli del prodotto

• Nome prodotto: Cilindro a stantuffo a doppio effetto
• Intervallo alesaggi: 50 mm – 400 mm
• Lunghezza corsa: Fino a 6000 mm (personalizzabile)
• Pressione di lavoro: Fino a 300 bar
• Materiali: ST52 / CK45 / 42CrMo / 20MnV6
• Superficie asta: Tempra per induzione e cromatura dura
• Tenute: Parker / Hallite / NOK
• Intervallo temperatura: -30°C a +120°C
• Opzioni montaggio: Flangia, snodo, forcellone, occhiello
• Normative: ISO 6022 / DIN / opzioni personalizzate

Magazzino di fabbrica

• Tubi rettificati in diversi diametri a magazzino.
• Aste cromate disponibili in varie lunghezze e durezze.
• Cilindri semilavorati per produzione su misura.
• Modelli popolari pronti per la spedizione rapida.
• Capacità mensile superiore a 12.000 cilindri idraulici per forniture in grandi volumi.

Controllo qualità

• Prove dimensionali su alesaggio, asta e lunghezza complessiva.
• Controllo rugosità superficiale a Ra ≤ 0,2 μm.
• Test di durezza per aste cromate secondo specifiche HRC.
• Test idraulico a 1,5× la pressione di esercizio per ogni unità.
• Ispezione saldature inclusi test ad ultrasuoni non distruttivi.
• Prove di corrosione come nebbia salina per verificare la resistenza della cromatura.

Certificati

• ISO 9001:2015
• ISO 14001
• Certificazione CE
• Conformità RoHS
• Approvazioni DNV / GL / BV per applicazioni navali/offshore

Specifiche tecniche

• Intervallo alesaggi: 50 mm – 400 mm
• Corsa massima: Fino a 6000 mm (personalizzabile)
• Pressione di lavoro: Fino a 300 bar
• Materiali: ST52, CK45, 42CrMo, 20MnV6
• Superficie asta: Cromata dura, temprata per induzione
• Tenute: Parker, Hallite o NOK
• Temperatura di esercizio: -30°C a +120°C
• Montaggio: Flangia, snodo, forcellone, occhiello
• Normative: ISO 6022, DIN e opzioni personalizzate
