Schermatura RFI

EMImontata su schedaper schede elettroniche

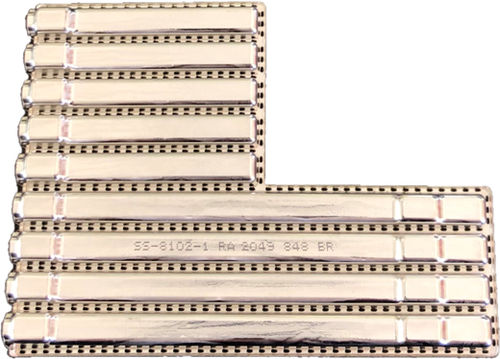

Gli schermi EMI/RFI SnapShot sono schermi monopezzo progettati su misura e prodotti mediante termoformatura in uno stampo personalizzato. Utilizzando uno stampo, possiamo progettare facilmente ogni scomparto schermato per soddisfare le vostre esigenze di progettazione. Questi schermi EMI a più scomparti per PCB offrono una grande flessibilità, che ci consente di assicurare un elevato livello di personalizzazione, comprese le cavità, i fori ventilati per il raffreddamento, i ritagli personalizzati per cavi e connettori e i fori per il mouse per l'ingresso/uscita delle tracce. La tecnologia di schermatura a livello di scheda SnapShot è in grado di offrire quelle che noi chiamiamo prestazioni "true multi-cavity". Diciamo questo perché l'isolamento da cavità a cavità in una schermatura EMI multi-cavità SnapShot è uguale all'isolamento tra l'ambiente esterno e la cavità schermata. Le cavità adiacenti sono isolate sfruttando lo stesso meccanismo di fissaggio della sfera di saldatura tra le cavità utilizzato lungo il perimetro dello schermo. In questo modo si crea un contatto elettrico con il piano di massa tra le cavità con un passo di 1,8-2,0 mm, lo stesso del perimetro dello schermo. La regola di progettazione di non avere punti di suscettibilità EMI superiori a 2 mm garantisce un'eccellente efficacia di schermatura e isolamento alle frequenze di maggiore interesse. Ecco un esempio di progetto che ha sfruttato la capacità multi-cavità per isolare nove canali di trasmissione e ricezione:
