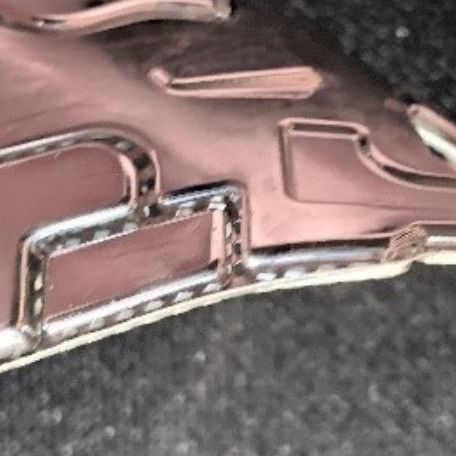

Schermatura EMI

montata su schedain gabbiacon scatola

Le scatole di schermatura per PCB, note anche come schermi a livello di scheda o schermi EMI per PCB, sono utilizzate per isolare i circuiti creando una gabbia di Faraday direttamente sulla scheda che racchiude il circuito da schermare. Esistono molti tipi diversi di schermature a livello di scheda, ma si possono suddividere in due grandi categorie: schermature EMI a livello di scheda in un unico pezzo e in due pezzi. Il termine schermatura per circuiti stampati si riferisce in genere a una schermatura in un unico pezzo saldata direttamente sul circuito stampato. La tipica schermatura a livello di scheda in un unico pezzo consiste in una lattina di metallo stampata (di solito un rettangolo) che viene saldata direttamente alle piazzole di messa a terra o attraverso i vial di messa a terra sul PCB. Il grado di punti di saldatura tra lo schermo e il piano di massa del PCB è molto ampio. Ad esempio, nel caso più estremo, la schermatura può essere saldata in modo continuo lungo il perimetro della lattina dove si accoppia alla scheda. In questo modo si ottiene essenzialmente una gabbia di Faraday completa e si ottiene uno dei più alti livelli di efficacia della schermatura. Altri metodi includono piazzole di saldatura ogni 2-4 mm lungo il perimetro e pin saldati sul lato posteriore della scheda, che sporgono attraverso vias o fori passanti. I vantaggi delle schermature a livello di scheda in un unico pezzo sono che possono fornire un elevato livello di efficacia di schermatura e possono essere tra le soluzioni più economiche. Difetti tipici delle scatole di schermatura per PCB monopezzo Gli svantaggi possono essere numerosi. Se il contenitore di schermatura viene installato durante il processo di rifusione, si perde la possibilità di ispezionare e/o rilavorare la scheda dopo la rifusione.
