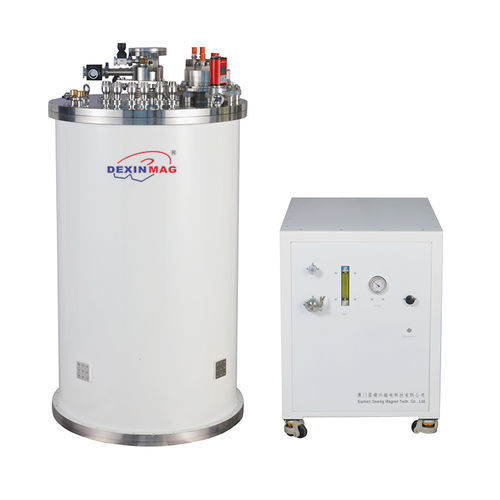

Magnete superconduttore Cryogen Free Superconducting Magnet

Panoramica
Sistema di magnete superconduttore senza criogeni a ciclo chiuso, ottimizzato per misure a basse vibrazioni e configurazioni criogeniche flessibili. Adatto a tecniche sensibili come microscopia a sonda (AFM) e altri strumenti a bassa temperatura.

Caratteristiche principali

• Progetto a bassa vibrazione per microscopia a sonda (AFM) e rivelatori sensibili
• Refrigeratore a tubo di impulso split 1,5 W RP182B2S-F100H
• Sistema in ciclo chiuso con inserto VTI a temperatura variabile (temperatura minima 1,4 K)
• Compatibile con plug-in criogenici 3He e refrigeratore a diluizione
• Diametri spazio campione disponibili: 26 mm, 50 mm, 67 mm
• Configurazioni magnetiche superconduttrici multiple (bobine singole e combinate)
• Tempo di eccitazione del magnete: circa 35–60 min
• Stabilità della temperatura: ±50 mK

Specifiche tecniche

• Riepilogo prodotto: magnete superconduttore senza criogeni, funzionamento fino a ~1,4–1,6 K a seconda della configurazione
• Modello refrigeratore a tubo di impulso: RP182B2S-F100H (1,5 W)
• Architettura di raffreddamento: ciclo chiuso con inserto VTI
• Temperatura minima raggiungibile: 1,4 K (VTI)
• Compatibilità plug-in criogenici: inserto 3He e opzione refrigeratore a diluizione
• Opzioni spazio campione: Ø26 mm / Ø50 mm / Ø67 mm
• Opzioni di campo disponibili: 9 T, 12 T, 14 T e combinazioni multi-bobina (es. 9T/1T/1T, 3T/3T/3T)
• Tempo di salita del campo (eccitazione): ~35 a 60 minuti
• Regolazione della temperatura: ±50 millikelvin

Opzioni e configurazioni

• Scelta del diametro dello spazio campione per adattarsi a sonde e montaggi sperimentali
• Combinazioni di bobine su misura per campi vettoriali o multi-asse
• Integrazione di inserto 3He o diluizione per operare a temperature inferiori
• Plug-in criogenici aggiuntivi e opzioni di cablaggio per accesso elettrico, RF o ottico

Applicazioni

• Microscopia a sonda a basse temperature (AFM, STM)
• Misure di trasporto quantistico e magnetotrasporto
• Caratterizzazione dei materiali che richiede campo magnetico stabile e basse vibrazioni
• Taratura e sviluppo di sensori criogenici

Servizi e assistenza

• Consulenza per configurazione e personalizzazione per integrazione in laboratorio
• Pacchetti di installazione, messa in servizio e manutenzione disponibili
• Documentazione tecnica e verifiche di compatibilità per plug-in e portacampioni
