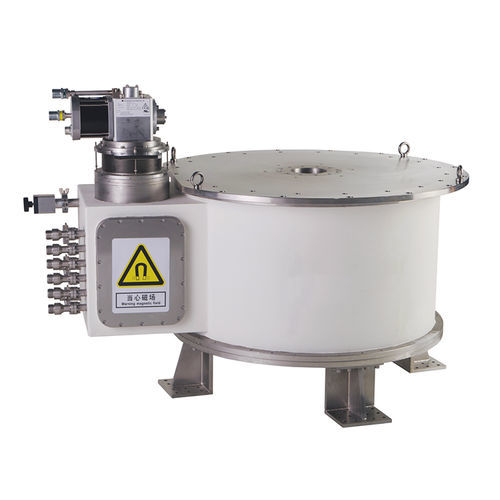

Magnete vettoriale superconduttore Three-dimensional Superconducting Magnet

Panoramica

Il magnete superconduttore tridimensionale è un sistema magnetico vettoriale 3D che consente la rotazione continua del campo magnetico in qualsiasi direzione. Il sistema può essere progettato senza raffreddamento per conduzione con elio liquido e supporta refrigerazione GM o a tubo a impulsi selezionabile. È possibile predisporre canali ottici a temperatura ambiente in orizzontale o verticale. Il sistema è personalizzabile in base ai requisiti applicativi.

Caratteristiche

• Direzione del campo magnetico ruotabile liberamente nelle tre dimensioni.
• Canali ottici a temperatura ambiente selezionabili in orizzontale o verticale.
• Modalità operativa a corrente continua disponibile.
• Capacità di scansione rapida del campo (<50 min); opzioni per velocità di scansione maggiori.
• Elevata uniformità del campo magnetico (direzione Z) e stabilità del campo.
• Non richiede raffreddamento per conduzione con elio liquido; refrigeratore GM o a tubo a impulsi selezionabile.
• Configurazioni e prestazioni personalizzabili in base alle esigenze del cliente.

Configurazioni standard (esempi)

• 1T / 1T / 1T — Apertura a temperatura ambiente: 180 mm; Uniformità del campo (progetto): Z ±0,1% o ≤10 ppm; X, Y ±0,5%; refrigeratore GM 1,8 W (nessun raffreddamento per conduzione con elio liquido).
• 4T / 1T / 1T — Apertura a temperatura ambiente: 100 mm; Uniformità del campo (progetto): Z ±0,1%; X, Y ±0,5%; refrigeratore GM 1,8 W (nessun raffreddamento per conduzione con elio liquido).
• 6T / 1T / 1T — Apertura a temperatura ambiente: 150 mm; Uniformità del campo (progetto): Z ±0,1%; X, Y ±0,5%; refrigeratore split a tubo a impulsi 1,5 W (nessun raffreddamento per conduzione con elio liquido).
• 0,6T / 0,6T / 0,6T (modello ottico microscopico) — Apertura a temperatura ambiente: 70 mm; Intensità del campo (qualsiasi direzione): 0,6 T; Uniformità del campo: Z ±0,5%; X, Y ±1%; refrigeratore GM 1,8 W; Altezza del magnete: 210 mm.
• Altre varianti in sviluppo: 6T/2T/2T; 7T/2T/2T; 9T/2T/2T.

Specifiche tecniche

• Operazione vettoriale 3D: rotazione completa della direzione del campo magnetico nelle tre dimensioni.
• Accesso ottico: canali a temperatura ambiente selezionabili in orizzontale o verticale.
• Modalità operative: modalità a corrente continua; scansione rapida del campo (<50 min) con opzioni per scansioni più rapide.
• Opzioni di raffreddamento: refrigeratore GM o refrigeratore a tubo a impulsi; i progetti non richiedono raffreddamento per conduzione con elio liquido.
• Uniformità del campo magnetico (dipendente dal modello): tipicamente Z ±0,1% (alcuni progetti ≤10 ppm), X/Y tipicamente ±0,5%; modello 0,6T: Z ±0,5%, X/Y ±1%.
• Tipiche capacità di raffreddamento indicate: 1,8 W (GM) e 1,5 W (split pulse tube).
• Esempi di aperture a temperatura ambiente per modello: 70 mm, 100 mm, 150 mm, 180 mm.

Personalizzazione

• Le configurazioni del sistema, gli intervalli di campo e le aperture possono essere adattati ai requisiti specifici dell'applicazione e dell'integrazione.
