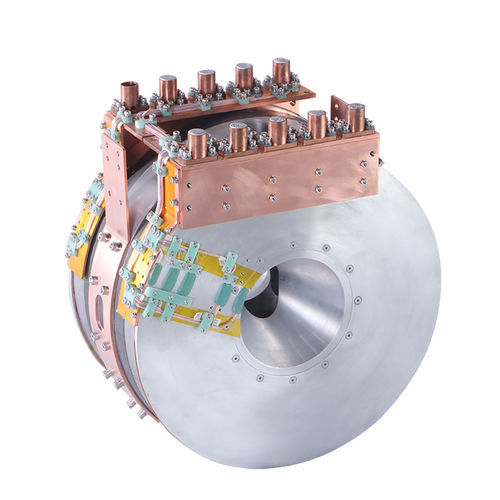

Magnete superconduttore Solenoid Superconducting Magnet

Panoramica

Magnete solenoide superconduttore disponibile con raffreddamento secco (senza elio) o immerso (in elio liquido). Progettato per uniformità del campo magnetico e stabilità temporale elevate. Intensità del campo, uniformità e diametro del passaggio freddo possono essere specificati per adattarsi a configurazioni sperimentali, inclusa l'integrazione con frigoriferi a diluizione.

Caratteristiche principali

• Opzioni di raffreddamento: secco e immerso
• Multipli diametri del passaggio freddo per ogni classe di campo
• Modalità a corrente continua disponibile con interruttore superconduttore (opzionale)
• Capacità di scansione rapida del campo
• Zone di uniformità sferiche o cilindriche con elevata stabilità
• Configurazioni a bassa corrente operativa disponibili
• Opzioni di conduttori NbTi e Nb3Sn per requisiti di campo superiori
• Compatibile con diverse marche di frigoriferi a diluizione

Parametri

• Valori di campo magnetico: 6 T; 7 T; 9 T; 12 T; 14 T
• Metodo di raffreddamento: Secco / Immerso (disponibile per tutte le classi di campo)
• Diametri del passaggio freddo: 6 T: 54 / 78 / 90 mm; 7 T: 54 / 78 / 90 mm; 9 T: 54 / 78 / 90 mm; 12 T: 54 / 78 mm; 14 T: 54 / 65 / 78 mm
• Uniformità del campo (@10 mm DSV): 6 T: ±0.1%; 7 T: ±0.1%; 9 T: ±0.1% e ±10 ppm; 12 T: ±0.1%; 14 T: ±0.1%
• Interruttore superconduttore: opzionale (tutti i modelli)
• Protezione da quench: protezione passiva a diodo (tutti i modelli)
• Conduttore HTS: opzionale (tutti i modelli)

Specifiche tecniche

• Modalità operativa: modalità a corrente continua disponibile (con opzione interruttore superconduttore)
• Strategia di protezione contro il quench: protezione passiva a diodo
• Opzioni di materiale conduttore: superconduttori compositi NbTi e Nb3Sn
• Compatibilità progettuale: integrazione con diverse marche di frigoriferi a diluizione
• Focus sulle prestazioni: scansione rapida, alta uniformità e alta stabilità per misure di precisione

Personalizzazione e opzioni

• Campo, uniformità e diametro del passaggio freddo configurabili su richiesta
• Interruttore superconduttore opzionale per funzionamento in corrente persistente
• Connessioni di corrente HTS opzionali e circuiti di protezione aggiuntivi
• Varianti di produzione disponibili per soddisfare vincoli sperimentali specifici
