Magnete vettoriale superconduttore 3D Superconducting Coil

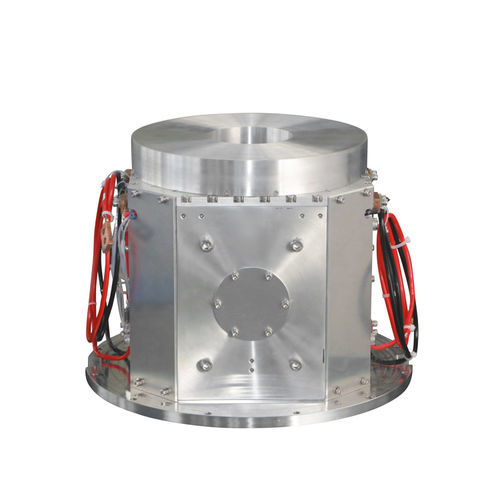

Magnete vettoriale superconduttore - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Magnete vettoriale superconduttore - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Xiamen Dexing Magnet Tech. Co., Ltd.

Descrizione

Panoramica
  • La bobina superconduttrice vettoriale 3D genera un campo magnetico vettoriale tridimensionale la cui direzione può essere ruotata arbitrariamente. Supporta il funzionamento in corrente continua ed è progettata per elevata uniformità del campo magnetico (in particolare sull'asse Z) e stabilità del campo.


Caratteristiche principali
  • Fornisce un campo magnetico vettoriale tridimensionale con direzione del campo ruotabile in qualsiasi direzione.
  • Operabile in modalità corrente continua (DC).
  • Progettata per elevata uniformità del campo magnetico sull'asse Z e buona stabilità del campo.
  • Compatibile con refrigeratori a diluizione e altri sistemi criogenici per soluzioni integrate.
  • Progetto meccanico leggero; opzioni dimensionali e meccaniche personalizzabili in base alle esigenze del cliente.


Configurazioni disponibili
  • Configurazione 9 T / 1 T / 1 T — Campo magnetico: Z 9 T, X/Y 1 T; diametro del foro freddo: 90 mm (personalizzabile); uniformità del campo (progetto): Z <0.1%, X/Y <0.5%; stabilità del campo: ≤10 ppm/h; peso del magnete: <34 kg (indicativo).
  • Configurazione 3 T / 3 T / 3 T — Campo magnetico: Z 3 T, X/Y 3 T; diametro del foro freddo: 90 mm (personalizzabile); uniformità del campo (progetto): Z ≤10 ppm, X/Y <0.5%; stabilità del campo: ≤10 ppm/h.
  • Configurazione 6 T / 2 T / 2 T — Campo magnetico: Z 6 T, X/Y 2 T; diametro del foro freddo: 90 mm (personalizzabile); uniformità del campo (progetto): Z <0.1%, X/Y <0.5%; stabilità del campo: ≤10 ppm/h.
  • Configurazione 6 T / 1 T / 1 T — Campo magnetico: Z 6 T, X/Y 1 T; diametro del foro freddo: 90 mm (personalizzabile); uniformità del campo (progetto): Z <0.1%, X/Y <0.5%; stabilità del campo: ≤10 ppm/h.
  • Configurazione 4 T / 1 T / 1 T — Campo magnetico: Z 4 T, X/Y 1 T; diametro del foro freddo: 90 mm (personalizzabile); uniformità del campo (progetto): Z <0.1%, X/Y <0.5%; stabilità del campo: ≤10 ppm/h.
  • Esempi di configurazioni aggiuntive:
    • 0.5 T / 0.1 T / 0.1 T — Campo magnetico: Z 0.5 T, X/Y 0.1 T; diametro del foro freddo: 110 mm; peso del magnete: <25 kg; uniformità del campo (progetto): Z <0.05%, X/Y <1%; stabilità del campo: ≤10 ppm/h.
    • 1 T / 1 T / 1 T — Campo magnetico: Z/X/Y 1 T; diametro del foro freddo: 80 mm; uniformità del campo (progetto): Z ≤0.1%, X/Y <1%; stabilità del campo: ≤10 ppm/h.
    • 0.6 T / 0.6 T / 0.6 T — Campo magnetico: Z/X/Y 0.6 T; diametro del foro freddo: 80 mm; uniformità del campo (progetto): Z ≤0.1%, X/Y <1%; stabilità del campo: ≤10 ppm/h.
    • 7 T / 2 T / 2 T — Campo magnetico: Z 7 T, X/Y 2 T; diametro del foro freddo: 80 mm; uniformità del campo (progetto): Z ≤0.1%, X/Y <1%; stabilità del campo: ≤10 ppm/h.
    • 3 T / 1.5 T / 1.5 T (riga parametri indica Z 4 T, XY 1.5 T) — Diametro del foro freddo: opzioni 90 mm o 100 mm; peso del magnete: <42 kg; uniformità del campo (progetto): Z ≤0.1%, X/Y <1%; stabilità del campo: ≤10 ppm/h.


Specifiche tecniche
  • Stabilità del campo magnetico (specifica tipica di progetto): ≤10 ppm/h.
  • Uniformità del campo magnetico (i valori di progetto variano in base alla configurazione): esempi includono Z <0.1% con X/Y <0.5% per configurazioni ad alto campo, Z ≤10 ppm per configurazioni specifiche o Z <0.05% per alcune configurazioni ottimizzate a basso campo.
  • Diametri del foro freddo: comunemente 80 mm, 90 mm (personalizzabile), 100 mm e 110 mm a seconda della configurazione.
  • Peso del magnete: intervalli indicativi come <25 kg, <34 kg, <42 kg in base alla configurazione.
  • Supporta l'integrazione con refrigeratori a diluizione e altri sistemi criogenici; progettazione meccanica ottimizzata per integrazione leggera.


Compatibilità e personalizzazione
  • Progettata per l'integrazione in installazioni sperimentali a bassa temperatura e compatibile con refrigeratori a diluizione standard.
  • Il diametro del foro freddo, gli obiettivi di peso e le interfacce meccaniche possono essere personalizzati per soddisfare vincoli sperimentali o di installazione.
  • Interfacce elettriche e criogeniche, staffe di montaggio e interfacce di vuoto possono essere adattate su richiesta.
