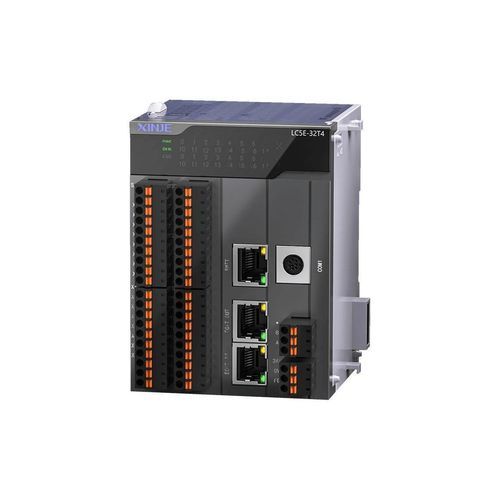

Controllore di bus di campo LC5E-32T4

Panoramica
Compatibile con tutte le funzioni XL5E, la serie LC5E opera come slave EtherCAT per interagire con la stazione master. Supporta comunicazione Ethernet, bus EtherCAT, moduli di espansione lato destro e un modulo ED lato sinistro. Comunicazione ad alta velocità e configurazione/espansione flessibile supportano diversi scenari applicativi e migliorano l'efficienza del sistema.

Sincronizzazione continua — flessibile e affidabile
La comunicazione sincronizzata basata su EtherCAT e l'espansione modulare consentono un controllo coordinato tra dispositivi distribuiti, migliorando la precisione temporale e la determinismo del sistema.

Trasmissione dati ad alta velocità e stabile
Lo scambio dati tra master e slave avviene tramite il bus EtherCAT, con dimensione massima PDO input/output di 1280 byte. Ciò accelera la risposta del sistema e aumenta la precisione di controllo per integrazione, acquisizione e elaborazione dati.

Interazione e configurazione dati semplificate
La configurazione tramite interfaccia permette un'interazione rapida dei dati master/slave senza programmazione di istruzioni complessa. L'interfaccia di mapping I/O del master legge gli indirizzi configurati dallo slave e mostra in modo intuitivo la relazione di mapping tra indirizzi master e slave.

Controllo distribuito per ridurre il carico del master
Lo PLC slave può raccogliere dati del sistema distribuito (temperatura, pressione, portata, ecc.) e trasmetterli al PLC master o al sistema superiore per elaborazione, distribuendo i compiti di controllo e riducendo il carico CPU del master.

Connettività completa — flessibile e compatibile
Porta Ethernet RJ45 standard per comunicazioni ad alta velocità. Supporta più protocolli: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Comunicazione seriale: 1 × RS232 e 1 × RS485. Topologie flessibili: cablaggio lineare e a stella.

Capacità di espansione locale
LC5E-32T4 supporta l'espansione fino a 16 moduli di espansione a destra e 1 modulo ED a sinistra, coprendo tipi come I/O, analogico, temperatura, pesatura, ecc., per soddisfare esigenze di controllo multidimensionali.

Funzioni di base consolidate

• Conteggio ad alta velocità 4 canali @ 50 kHz / 80 kHz
• Posizionamento ad alta velocità 4 assi @ 100 kHz sincrono
• Supporto massimo I/O: 542 punti
• Memoria programma: 1 MB
• Supporta download online
• Linguaggi di programmazione: LD e C
• Velocità di elaborazione istruzioni di base: 0,01–0,03 μs
• Debug efficiente e maggiore stabilità del sistema
• Terminali a innesto per cablaggio e manutenzione rapidi
• Profilo snello adatto all'installazione in spazi ristretti

Specifiche tecniche

• Serie: LC5E series EtherCAT slave controller
• Supporto EtherCAT con dimensione PDO max: 1280 byte
• Ethernet: RJ45 standard
• Supporto protocolli: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Porte seriali: 1 × RS232, 1 × RS485
• Espansione locale: fino a 16 moduli di espansione a destra + 1 modulo ED a sinistra (I/O, analogico, temperatura, pesatura, ecc.)
• Punti I/O max: 542
• Memoria programma: 1 MB
• Conteggio ad alta velocità: 4 canali @ 50 kHz / 80 kHz
• Posizionamento ad alta velocità: 4 assi @ 100 kHz sincrono
• Velocità di elaborazione istruzioni: 0,01–0,03 μs
• Linguaggi di programmazione: LD e C
