Modulo di estensione per bus di campo XL series

I/OCANopenanalogico

Panoramica del prodotto
Il modulo di espansione sinistro ED della serie XL offre un'estensione sul lato sinistro delle unità base XL per aggiungere funzioni quali conversione D/A e A/D, misura della temperatura e comunicazioni seriali (RS232/RS485). È possibile collegare fino a un modulo ED sul lato sinistro dell'unità base. Nota: la serie XLH supporta solo i moduli NES; la serie XL1 non supporta i moduli ED.

Punti di forza

• Ampia gamma di tipi di modulo per soddisfare diverse esigenze di I/O e comunicazione
• Ingombro ridotto per risparmio di spazio in fase di installazione
• Supporto per interfacce seriali e fieldbus, inclusi RS232/RS485 e CANopen (fino a 1 Mbps)

Caratteristiche del prodotto

• Compatibilità: Progettato per le unità base della serie XL; si espande sul lato sinistro con fino a un modulo ED.
• Tipi di modulo: I/O digitali, analogici (D/A, A/D), moduli di misura della temperatura, moduli di comunicazione RS232/RS485, modulo di comunicazione CANopen.
• Moduli di comunicazione ED:
  • XL-NES-ED: Espande le porte seriali RS232 o RS485.

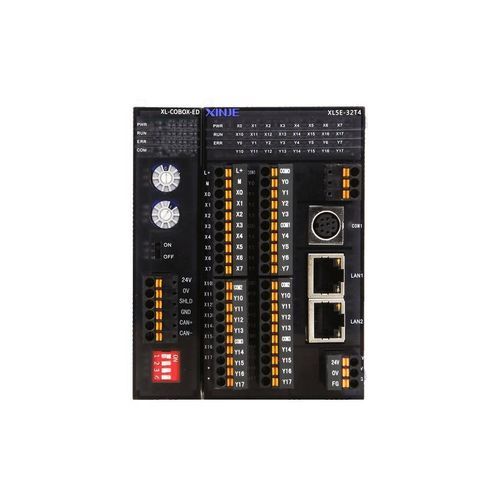

  • XL-COBOX-ED: Modulo di comunicazione CANopen, supporta fino a 1 Mbps.

Specifiche tecniche

• Serie: Serie XL (modulo di espansione ED sinistro)
• Posizioni espandibili: Fino a un modulo ED sul lato sinistro dell'unità base
• Tipi di modulo supportati: I/O digitali, analogici (D/A, A/D), misura della temperatura, comunicazione RS232/RS485, CANopen
• Moduli di comunicazione specifici: XL-NES-ED (espansione RS232/RS485), XL-COBOX-ED (CANopen fino a 1 Mbps)
• Note di compatibilità: La serie XLH supporta solo i moduli NES; la serie XL1 non supporta i moduli ED
