Accoppiatore Ethernet LF series

EtherCATProfiNetdi bus

Panoramica
Il sistema di I/O distribuito serie LF è composto dall'accoppiatore di comunicazione serie LF e dai moduli serie XF. Un bus backplane ad alta velocità tra l'accoppiatore e i moduli consente una risposta a livello di microsecondi, rendendo il sistema adatto ad applicazioni di controllo e acquisizione dati ad alta velocità e precisione. Il design modulare supporta configurazioni combinate per soddisfare esigenze cliente variegate.

Caratteristiche del prodotto

• Elevate prestazioni in tempo reale con ingombro compatto.
• Bus backplane ad alta velocità tra accoppiatore e moduli per risposta a livello di microsecondi.
• Supporto per combinazioni modulari diversificate per rispondere a differenti requisiti applicativi.

Modelli e capacità chiave
LFC3-AP — EtherCAT distributed I/O

• Progettazione compatta per risparmiare spazio di installazione.
• Supporta il controllo preciso con periodo di sincronizzazione DC minimo di 250 µs.
• La porta di rete supporta il collegamento a cascata di più nodi e aggiornamenti firmware step-by-step.
• Impostazione hardware del numero di stazione statica per una configurazione rapida.
• Risposta a livello di microsecondi tramite bus backplane ad alta velocità.
• Molteplici metodi di diagnostica per localizzare e analizzare rapidamente i guasti.
• Supporta fino a 32 moduli.

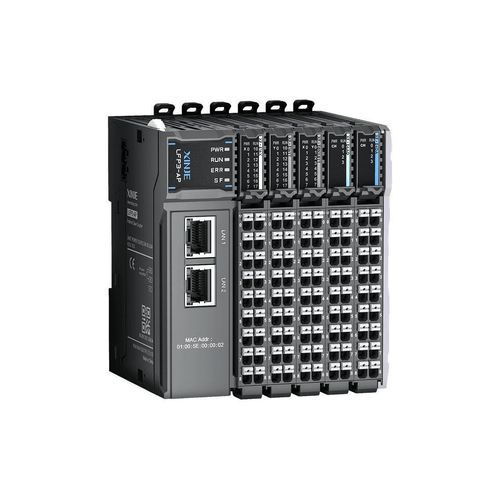

LFP3-AP — PROFINET distributed I/O

• Supporta le modalità di comunicazione RT e IRT.
• Supporta la ridondanza MRP e MRPD per scenari applicativi specifici.
• Risponde alle esigenze di controllo preciso con periodo di sincronizzazione minimo di 1 ms.
• Molteplici metodi di diagnostica per analisi rapida dei guasti.
• Compatibile con Siemens e TIA Portal.
• Aggiornamento firmware tramite porta di rete supportato.
• Supporta fino a 32 moduli.

LFM3-AP — Modbus TCP distributed I/O

• Espansione in stile blade che consente combinazioni diversificate.
• Impostazione hardware dell'indirizzo IP per configurazione comoda.
• Bus backplane ad alta velocità con risposta a livello di microsecondi.
• Molteplici metodi di diagnostica per individuare e analizzare rapidamente i guasti.
• Aggiornamento firmware tramite porta di rete supportato.
• Supporta fino a 32 moduli.

LFI3-AP — EtherNet/IP distributed I/O

• Design compatto per ottimizzare lo spazio di installazione.
• Funzionamento basato su comunicazione implicita per integrazione semplice.
• Supporto per assegnazione hardware dell'indirizzo IP per configurazione agevole.
• Bus backplane ad alta velocità con risposta a livello di microsecondi.
• Molteplici metodi di diagnostica per analisi rapida dei guasti.
• Aggiornamento firmware tramite porta di rete supportato.
• Supporta fino a 32 moduli.

Prodotti correlati

• Accoppiatore di comunicazione serie L (serie correlata)

Specifiche tecniche

• Serie: Accoppiatore di comunicazione serie LF
• Bus backplane: Bus backplane ad alta velocità tra accoppiatore e moduli
• Massimo moduli supportati: Fino a 32 moduli (dipende dal modello)
• EtherCAT (LFC3-AP) sincronizzazione DC minima: 250 µs
• PROFINET (LFP3-AP) periodo di sincronizzazione minimo: 1 ms; supporta RT e IRT
• Ridondanza: PROFINET supporta MRP e MRPD
• Funzionalità di rete: Cascading di nodi, aggiornamento firmware tramite porta di rete (dipende dal modello)
• Configurazione: Impostazione hardware del numero di stazione statica / impostazione hardware dell'indirizzo IP (dipende dal modello)
• Diagnostica: Molteplici metodi di diagnostica per rapida localizzazione e analisi dei guasti
• Compatibilità: LFP3-AP compatibile con Siemens e TIA Portal
