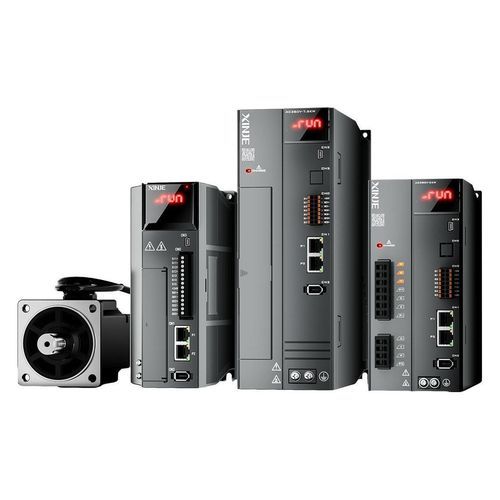

Servo-variatore AC DS5P series

multiasseEthernetcon interfaccia Ethernet

Panoramica del prodotto
Il servo driver DS5P PROFINET è il primo servo drive Xinje a supportare il bus PROFINET. Fornisce posizionamento preciso, cicli di sincronizzazione ridotti, cablaggio flessibile in loco e manutenzione semplificata per ambienti di automazione multi-asse e ad alta velocità. Settori tipici: elettronica 3C, batterie al litio, automotive, logistica, fotovoltaico e riempimento.

Caratteristiche principali

• Conforme allo standard industriale PROFIdrive per alta compatibilità e interoperabilità.
• Supporta PROFINET V2.3 e i profili PROFIdrive AC1, AC3, AC4.
• Supporta le modalità real-time RT e IRT; ciclo canale RT fino a 4 ms; periodo di ciclo IRT fino a 1 ms.
• Periodo minimo di sincronizzazione 250 μs con jitter di sincronizzazione < 1 μs per una stretta coordinazione multi-asse.
• Due porte Ethernet 100 Mbps full-duplex; entrambe le porte configurabili come IN/OUT per cablaggio e topologie flessibili (lineare, stella, ad albero, ad anello).
• Trasmissione in tempo reale di dati utente/processo e diagnostici tramite un unico cavo per un'integrazione rapida con i sistemi di controllo.
• Supporta protocolli e metodi di comunicazione comuni (PTI, Profinet, Modbus RTU).

Altre informazioni presenti nella pagina

• Immagini del prodotto e galleria di illustrazioni disponibili nella pagina.
• Documenti correlati e download (software, cataloghi, file di configurazione e certificati) disponibili nella sezione Documenti correlati.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: DS5P PROFINET servo driver (serie DS5P).
• Versione PROFINET: V2.3.
• Supporto PROFIdrive: AC1, AC3, AC4.
• Modalità real-time: RT e IRT supportate.
• Ciclo canale RT: fino a 4 ms.
• Periodo ciclo IRT: fino a 1 ms.
• Ethernet: porte dual 100 Mbps full-duplex (entrambe possono essere IN/OUT).
• Topologie supportate: lineare, stella, ad albero, ad anello.
• Periodo minimo di sincronizzazione: 250 μs.
• Jitter di sincronizzazione: < 1 μs.
• Metodi/protocolli di comunicazione supportati: PTI, Profinet, Modbus RTU.
• Settori applicativi tipici: elettronica 3C, batteria al litio, automotive, logistica, fotovoltaico, riempimento.
• Caratteristiche opzionali correlate a motore/movimento: motore B3 ad alta protezione disponibile; encoder assoluti opzionali 17 bit e 23 bit; estremità dell'albero con tenuta ad olio standard; protezione motore fino a IP67.
