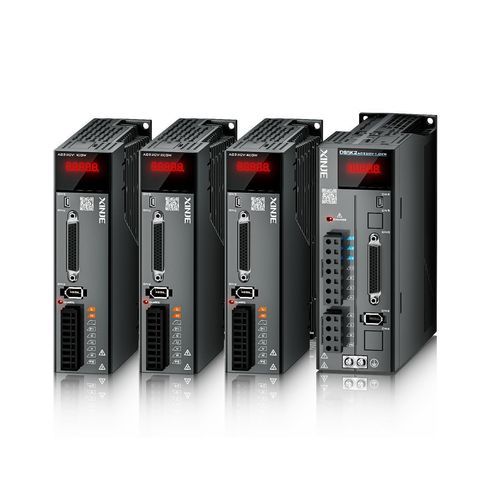

Servo-variatore AC DS5K2 series

analogicoRS-485200-240 V

Panoramica
Bandwidth della risposta dell'anello di velocità di 3 kHz che fornisce elevata risposta dinamica per migliorare l'efficienza produttiva. Algoritmi di controllo avanzati offrono prestazioni ottimizzate per applicazioni di posizionamento rapido.

Alta risposta dinamica — posizionamento rapido e flessibile
La banda di 3 kHz consente posizionamenti rapidi e precisi, aumentando la produttività nei sistemi ad alta velocità. Gli algoritmi di controllo riducono i tempi di assestamento.

Taratura efficiente e soppressione della risonanza

• L'algoritmo di soppressione della risonanza abbrevia i tempi di messa a punto ed elimina la risonanza meccanica per un tracciamento fluido e preciso del percorso.
• L'ispezione automatica della frequenza di risonanza semplifica messa in servizio e manutenzione.
• Precisione del riconoscimento della frequenza di vibrazione migliorata di circa il 50%.
• Tempo di analisi della frequenza di risonanza ridotto di circa il 50%.

Riduzione delle vibrazioni e del rumore in posizione di fine corsa
Algoritmi avanzati riducono vibrazioni e rumore alle posizioni di fine corsa meccaniche, gestendo efficacemente meccanismi a sbalzo per ridurre i tempi di assestamento e migliorare la precisione dei pezzi.

Frenatura dinamica
In caso di interruzione di corrente o allarme durante il funzionamento del motore, il servo disabilita l'uscita e cortocircuita il circuito trifase del motore per fermarlo rapidamente, proteggendo persone e apparecchiature.

Funzioni di protezione multiple

• Supporta protezioni come protezione da cortocircuito verso terra e protezione da sovracorrente.
• Progettato per un basso tasso di guasto per aumentare l'affidabilità operativa.

Compatibilità con motori integrati ad alta protezione
Compatibile con le serie di motori integrati ad alta protezione MS6-B3 / MS6G singolo/multi-giro. Riduce le fluttuazioni di velocità e coppia per supportare un funzionamento fluido dei sistemi di controllo della coppia. Supporta encoder ad alta risoluzione (magnetico 19 bit, ottico 23 bit) per migliorare la soppressione delle vibrazioni a bassa velocità e ridurre le ondulazioni di velocità.

Funzionalità completa
La serie DS5K2 offre funzionalità quali azionamento a lunga distanza, uscita a divisione di frequenza, interfacce analogiche e comunicazione RS485 per coprire diverse applicazioni.

Punti di forza del prodotto

• Taratura efficiente che elimina la risonanza meccanica e smussa il tracciamento.
• Frenatura dinamica per arresti rapidi e sicuri in caso di interruzione o allarme.
• Molteplici protezioni integrate per un funzionamento più sicuro.

Specifiche tecniche

• Serie modello: DS5K2
• Bandwidth anello di velocità: 3 kHz
• Alta risposta dinamica per posizionamento rapido
• Algoritmo di soppressione della risonanza con ispezione automatica della frequenza
• Precisione di riconoscimento della frequenza di vibrazione migliorata ~50%
• Tempo di analisi della frequenza di risonanza ridotto ~50%
• Soppressione delle vibrazioni e del rumore alle fine corsa meccaniche
• Frenatura dinamica (cortocircuita il circuito trifase del motore in caso di guasto/interruzione)
• Funzioni di protezione: protezione da cortocircuito verso terra, protezione da sovracorrente, ecc.
• Motori compatibili: serie MS6-B3 / MS6G motori integrati
• Supporto encoder: encoder magnetico 19 bit, encoder ottico 23 bit
• Interfacce di comunicazione e controllo: analogico, RS485, azionamento a lunga distanza, uscita a divisione di frequenza
