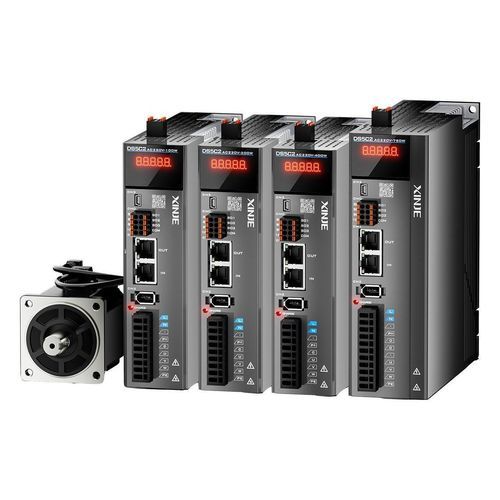

Servo-variatore AC DS5C2 series

EtherCATper servomotoread uso industriale

Panoramica
Il driver servo DS5C2 EtherCAT utilizza algoritmi di controllo avanzati per fornire elevata risposta dinamica e soppressione efficace delle vibrazioni in sistemi di posizionamento rapidi e precisi. Offre una larghezza di banda di risposta alla velocità fino a 3 kHz e un periodo di sincronizzazione di 250 μs, soddisfacendo i requisiti delle applicazioni industriali ad alta velocità e precisione.

Caratteristiche principali

• Elevata risposta dinamica: larghezza di banda fino a 3 kHz e periodo di sincronizzazione 250 μs per posizionamenti rapidi.
• Algoritmo di soppressione della risonanza: riduce il tempo di assestamento, elimina la risonanza meccanica e migliora la scorrevolezza e la precisione del tracciamento percorso.
• Ispezione automatica della frequenza di risonanza: precisione di riconoscimento migliorata di ~50% e tempo di analisi ridotto di ~50% rispetto ai modelli precedenti.
• Soppressione delle vibrazioni alle estremità meccaniche: riduce vibrazioni/rumore alle fine corsa, accorcia il tempo di assestamento e migliora la precisione.
• Frenatura dinamica standard: arresto rapido del motore cortocircuitando il circuito trifase in caso di interruzione di alimentazione o allarme per maggiore sicurezza.
• Molteplici funzioni di protezione: comprende protezione sovracorrente P+, cortocircuito a terra, sovracorrente P- e altre protezioni per un funzionamento affidabile.
• Supporto per posizionamento ad alta precisione: riduce fluttuazioni di velocità e coppia; supporta encoder magnetici a 19 bit e ottici a 23 bit per migliorare la soppressione delle vibrazioni a bassa velocità.
• Compatibilità con motori integrati: adatto ai motori integrati MS6-B3 ad alta protezione monogiro/multigiro per semplificare la selezione del motore.
• Cablaggio e messa in servizio semplici: morsetti di facile uso e interfaccia Ethernet industriale RJ45 per cablaggio efficiente; ampia applicabilità dei parametri per ridurre i tempi di taratura.
• Compatibilità funzionale: ricambio compatibile con la serie DS5C1 nella stessa gamma di frequenza.

Applicazioni e idoneità
Progettato per attrezzature che richiedono risposta rapida e alta precisione, come sistemi di posizionamento ad alta velocità, macchine per il controllo della coppia e sistemi in cui la soppressione delle vibrazioni e il tracciamento fluido del percorso sono critici.

Specifiche tecniche

• Serie modello: serie DS5C2
• Larghezza di banda di risposta alla velocità: fino a 3 kHz
• Periodo di sincronizzazione: 250 μs
• Riconoscimento della frequenza di risonanza: precisione migliorata ~50% vs prodotti precedenti
• Tempo di analisi della risonanza: ridotto ~50% vs prodotti precedenti
• Supporto encoder: encoder magnetico 19 bit, encoder ottico 23 bit
• Funzioni di protezione: P+ sovracorrente, cortocircuito a terra, P- sovracorrente e protezioni multiple
• Frenatura dinamica: frenatura dinamica standard per arresto rapido in caso di interruzione/allarme
• Compatibilità motore: adatto ai motori integrati MS6-B3 ad alta protezione monogiro/multigiro
• Comunicazione/cablaggio: interfaccia EtherCAT (Ethernet industriale RJ45)
• Compatibilità: compatibile funzionalmente con la serie DS5C1 (stessa gamma di frequenza)
