Braca di sollevamento a catena

2 tirantiin acciaio

Panoramica del prodotto

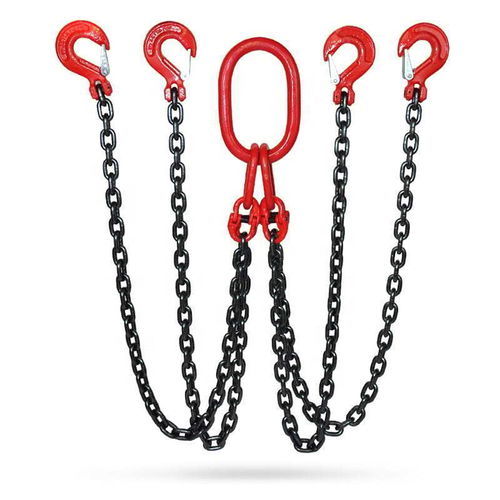

• Eslinga a catena Grade 80 DOS - doppio ramo con maglia maestra oblunga in alto e ganci con chiusura in basso
• Opzioni di configurazione dell'eslinga e numero di serie individuale disponibili
• Diametro e classe della catena, lunghezza esatta dell'eslinga e portata di lavoro specificati su ordinazione

Introduzione

• S = Gambo dell'eslinga
• T = Triplo ramo
• S = Gancio per eslinga (con chiusura)
• SL = Gancio autobloccante (sicurezza)
• F = Gancio per fonderia
• D = Doppio ramo
• Q = Quadro ramo
• G = Gancio grab
• O = Maglia maestra oblunga

Certificazione e rintracciabilità

• L'eslinga a catena sarà fornita con certificazione scritta. Il numero di serie sulla targhetta corrisponderà al certificato e al numero d'ordine per garantire completa rintracciabilità.

Tag / parole chiave del prodotto

• DOS Chain Sling
• catena di sollevamento
• catena Grade 80
• catena Grade 100
• catena nera
• 4 SF
• 6 SF
• catena g80

Parametri
Fattore di progetto | Eslinga 1-ramo (90°) | Eslinga 1-ramo (60°) | Eslinga 1-ramo (45°) | Eslinga 1-ramo (30°) | Eslinga 2-rami (60°) | Eslinga 2-rami (45°) | Eslinga 2-rami (30°)
Fattore di carico | 1 | 1.7 | 1.4 | 1 | 2.6 | 2.1 | 1.45
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Norme

• Nome: Grade 80 DOS Chain Sling – doppio ramo con maglia maestra oblunga in alto e ganci con chiusura in basso
• MOQ: 100 metri
• Confezione: cartone + pallet in acciaio

Caratteristiche tecniche / specifiche

• Famiglia prodotto: DOS Chain Sling
• Classe: Grade 80 (opzioni riferite a Grade 100 nelle etichette)
• Configurazione: doppio ramo (altre configurazioni disponibili: singolo, triplo, quadruplo)
• Fitting superiore: maglia maestra oblunga
• Fitting inferiore: ganci con chiusura (altri tipi disponibili: autobloccante, per fonderia, grab)
• Identificazione eslinga: numero di serie individuale sulla targhetta per la rintracciabilità
• Certificazione: certificazione scritta fornita con l'eslinga
• Diametri catena disponibili: da 7/32" fino a 1-1/4" (valori e capacità mostrati nella tabella Parametri)
• Fattori di carico per angolo e numero di rami come elencato nella tabella Parametri
• Quantità minima d'ordine: 100 metri
• Imballo: cartone + pallet in acciaio
