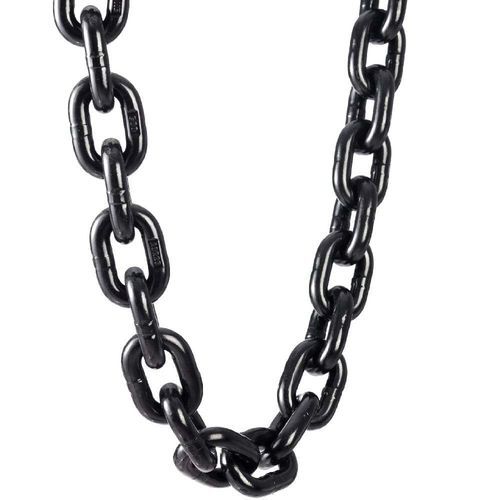

Catena di sollevamento in acciaio Grade 80

in legaper applicazioni difficiliresistente alla corrosione

Panoramica del prodotto
La catena di sollevamento Grade 80 (catena di carico) è prodotta in acciaio legato su linee di produzione avanzate per garantire elevata resistenza alla trazione nelle applicazioni industriali di sollevamento. Prodotta secondo ISO3077, EN818 e AS2321, la catena G80 soddisfa un fattore di sicurezza 4:1 e un fattore di prova 2,5×. Finiture disponibili: colore naturale, nero, zincatura elettrolitica, zincatura a caldo, verniciatura a polvere e pittura per ambienti umidi, acidi o alcalini.

Applicazioni

• Argani a catena, argani a leva e paranchi elettrici
• Gru, verricelli, imbracature di sollevamento e operazioni industriali di movimentazione
• Catene tarate di precisione e catene di sollevamento ad alta capacità

Caratteristiche principali / Dettagli

• Materiale: acciaio legato (esempi: 20Mn2, 20Mnv e leghe simili)
• Gradi disponibili: Grade 80 (G80), Grade 70 (G70), Grade 60 (G60)
• Sicurezza: fattore di sicurezza 4:1; fattore di carico di prova 2,5×
• Trattamenti superficiali: naturale/colore proprio, ossido nero, sabbiatura, elettrozincatura, verniciatura a polvere, zincatura a caldo, verniciato
• Usi tipici: catena di carico, catena di sollevamento, catena di ancoraggio saldata, catena di trasferimento

Specifiche catena G80 (I)
Dimensione (mm) | Larghezza (b1 Min.) | Larghezza (b2 Max.) | Peso (Kg/M) | Carico di lavoro ammesso (Ton) | Carico di prova (kN) | Carico minimo di rottura (kN)
6 x 18 | 7.5 | 21 | 0.79 | 1.1 | 27 | 45.2
7 x 21 | 9 | 24.5 | 1.07 | 1.5 | 37 | 61.6
8 x 24 | 10 | 28 | 1.38 | 2 | 48 | 80.4
10 x 30 | 12.5 | 35 | 2.2 | 3.2 | 76 | 125
11 x 43 | 12.6 | 36.5 | 2.33 | 3.8 | 92 | 154
12 x 36 | 15 | 42 | 3.1 | 4.6 | 109 | 181
12.5 x 38 | 15.5 | 42.2 | 3.3 | 4.9 | 117 | 196
13 x 39 | 16.3 | 46 | 3.8 | 5 | 128 | 214
14 x 42 | 18 | 49 | 4.13 | 6.3 | 150 | 250
14 x 50 | 17 | 48 | 4 | 6.3 | 150 | 250
15 x 46 | 20 | 52 | 5.17 | 7 | 168 | 280
16 x 48 | 20 | 56 | 5.63 | 8 | 192 | 320
16 x 49 | 24.5 | 59.5 | 5.71 | 8 | 192 | 320
16 x 64 | 23.9 | 58.9 | 5.11 | 8 | 192 | 320
18 x 54 | 23 | 63 | 6.85 | 10 | 246 | 410
18 x 64 | 21 | 60 | 6.6 | 10 | 246 | 410
19 x 57 | 23.7 | 63.2 | 7.7 | 11.3 | 270 | 450
20 x 60 | 25 | 70 | 8.6 | 12.5 | 300 | 500
22 x 65 | 28 | 74.2 | 10.7 | 15.3 | 366 | 610
22 x 66 | 28 | 77 | 10.2 | 15.3 | 366 | 610
22 x 86 | 26 | 74 | 9.5 | 15.3 | 366 | 610
24 x 72 | 32 | 82 | 12.78 | 18 | 432 | 720
24 x 86 | 28 | 79 | 11.6 | 18 | 432 | 720
26 x 78 | 35 | 91 | 14.87 | 21.3 | 510 | 850
26 x 92 | 30 | 86 | 13.7 | 21.3 | 510 | 850
30 x 90 | 38 | 105 | 19.6 | 28.3 | 678 | 1130
30 x 108 | 34 | 98 | 18 | 28.3 | 678 | 1130
32 x 96 | 40 | 106 | 22.29 | 32.2 | 772 | 1286
34 x 126 | 38 | 109 | 22.7 | 36.3 | 870 | 1450
34 x 102 | 46.5 | 121.5 | 25.5 | 36.3 | 870 | 1450
36 x 108 | 49.5 | 128.5 | 31 | 40.7 | 978 | 1630
38 x 137 | 42 | 121 | 29 | 45.3 | 1086 | 1810
38 x 114 | 52 | 136 | 32 | 45.3 | 1086 | 1810
42 x 126 | 55.5 | 144.5 | 38.6 | 55.4 | 1332 | 2200

Specifiche catena G80 (II)
Diametro nominale (d) | Tolleranza diametro di saldatura | ds max. | t | t max. | t min. | b1 min. | b2 max. | Kg/m | Carico di lavoro (Kg) | Carico di prova (kN) | Carico di rottura (kN) | Flessione minima
4 | ±0.16 | 4.4 | 12 | 12.4 | 11.6 | 5.2 | 14.8 | 0.35 | 500 | 12.6 | 20.1 | 3.2
5 | ±0.2 | 5.5 | 15 | 15.5 | 14.6 | 6.5 | 18.5 | 0.5 | 800 | 19.6 | 31.4 | 4
6 | ±0.24 | 6.6 | 18 | 18.5 | 17.5 | 7.8 | 22.2 | 0.8 | 1120 | 28.3 | 45.2 | 4.8
7 | ±0.28 | 7.7 | 21 | 21.6 | 20.4 | 9.1 | 25.9 | 1.1 | 1500 | 38.5 | 61.6 | 5.6
8 | ±0.32 | 8.8 | 24 | 24.7 | 23.3 | 10.4 | 29.6 | 1.4 | 2000 | 50.3 | 80.4 | 6.4
10 | ±0.4 | 11 | 30 | 30.9 | 29.1 | 13 | 37 | 2.2 | 3150 | 78.5 | 126 | 8
13 | ±0.52 | 14.3 | 39 | 40.2 | 37.8 | 16.9 | 48.1 | 3.8 | 5300 | 133 | 212 | 10
16 | ±0.64 | 17.6 | 48 | 49.4 | 46.6 | 20.8 | 59.2 | 5.7 | 8000 | 201 | 322 | 13
18 | ±0.9 | 19.8 | 54 | 55.6 | 52.4 | 23.4 | 66.6 | 7.3 | 10000 | 254 | 407 | 14
19 | ±1 | 20.9 | 57 | 58.7 | 55.3 | 24.7 | 70.3 | 8.1 | 11200 | 284 | 454 | 15
20 | ±1 | 22 | 60 | 61.8 | 58.2 | 26 | 74 | 9 | 12500 | 314 | 503 | 16
22 | ±1.1 | 24.2 | 66 | 68 | 64 | 28.6 | 81.4 | 10.9 | 15000 | 380 | 608 | 18
23 | ±1.2 | 25.3 | 69 | 71.1 | 66.9 | 29.9 | 85.1 | 12 | 16000 | 415 | 665 | 18
25 | ±1.3 | 27.5 | 75 | 77.3 | 72.8 | 32.5 | 92.5 | 14.1 | 20000 | 491 | 785 | 20
26 | ±1.3 | 28.6 | 78 | 80.3 | 75.7 | 33.8 | 96.2 | 15.2 | 21200 | 531 | 849 | 21

Norme e confezionamento

• Norma: Grade 80 Alloy Chain EN818-1 e EN818-2
• MOQ: 100 metri
• Imballo: cartone + pallet in acciaio

Caratteristiche / specifiche tecniche

• Nome prodotto: Catena di sollevamento Grade 80
• Materiale: acciaio legato (es.: 20Mn2, 20Mnv)
• Gradi disponibili: G80, G70, G60
• Fattore di sicurezza: 4:1; fattore di carico testato 2,5×
• Finiture superficiali: naturale, nero, sabbiatura, elettrozincatura, verniciatura a polvere, zincatura a caldo, verniciato
• Norme: ISO3077, EN818, AS2321, EN818-1, EN818-2
• Applicazioni tipiche: sollevamento, catene per paranchi, operazioni con gru e industriali
• MOQ e imballaggio: minimo 100 metri; spedizione in cartone e pallet in acciaio
