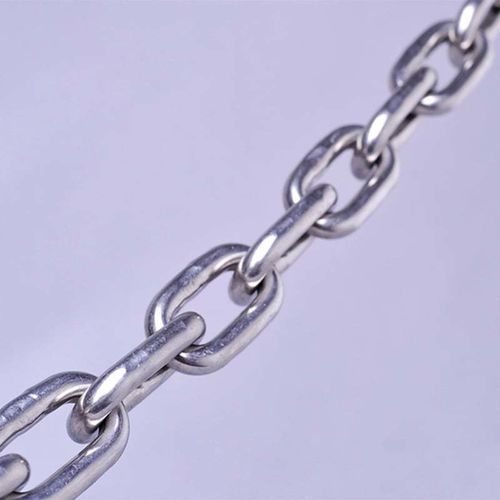

Catena in acciaio al carbonio ASTM Grade 30

a maglia cortaa maglia lungazincata

Panoramica del prodotto
La catena ASTM Grade 30 è una catena metallica conforme allo standard americano Grade 30 (G30) fornita da TOPONE CHAIN. Disponibile con maglie lunghe (secondo specifiche NACM) e maglie corte (secondo ASTM 80), la G30 copre una gamma di dimensioni e portate operative per movimentazione, ancoraggio e uso industriale generale.

Introduzione
La catena G30 è prodotta in acciaio al carbonio di qualità superiore con finiture self colored, zincata o zincata a caldo. La versione a maglia lunga riduce il peso e il costo del materiale mantenendo le stesse caratteristiche di resistenza; la maglia corta offre maggiore flessibilità e maneggevolezza.

Specifiche generali
Gamma dimensioni: 1/8" ~ 1" (4 mm ~ 26 mm) e dimensioni maggiori secondo la tabella dei parametri
Limiti di carico di lavoro (esempi): 400 lbs ~ 17900 lbs (180 kg ~ 8140 kg) secondo le dimensioni
Materiale: Acciaio al carbonio di qualità superiore
Fattore di sicurezza: 4 volte la WLL
Finiture disponibili: Self colored, zincata, zincata a caldo

Parametri
Intestazione: Dimensione (mm) — D (mm) — Lunghezza interna (A) (mm) — Tolleranza A (+/- mm) — Larghezza esterna (B) (mm) — Tolleranza B (+/- mm) — Portata (kg) — Portata (N) — Carico di prova (N) — Peso per m (kg)
Size 3 — D 0.5 — Lunghezza interna (A) 26 — Tol A +/-1.2 — Larghezza esterna (B) 12 — Tol B +/-0.6 — Portata 55 kg — Portata 1050 N — Prova 3200 N — Peso/m 0.15 kg
Size 4 — D 0.5 — Lunghezza interna (A) 32 — Tol A +/-1.5 — Larghezza esterna (B) 16 — Tol B +/-0.8 — Portata 100 kg — Portata 2000 N — Prova 6000 N — Peso/m 0.27 kg
Size 5 — D 0.5 — Lunghezza interna (A) 35 — Tol A +/-1.8 — Larghezza esterna (B) 20 — Tol B +/-1.0 — Portata 160 kg — Portata 3150 N — Prova 10000 N — Peso/m 0.43 kg
Size 6 — D 0.5 — Lunghezza interna (A) 42 — Tol A +/-2.0 — Larghezza esterna (B) 24 — Tol B +/-1.2 — Portata 224 kg — Portata 4500 N — Prova 14000 N — Peso/m 0.63 kg
Size 7 — D 0.5 — Lunghezza interna (A) 49 — Tol A +/-2.5 — Larghezza esterna (B) 28 — Tol B +/-1.4 — Portata 300 kg — Portata 6000 N — Prova 18000 N — Peso/m 0.86 kg
Size 8 — D 0.5 — Lunghezza interna (A) 52 — Tol A +/-2.5 — Larghezza esterna (B) 32 — Tol B +/-1.6 — Portata 400 kg — Portata 8000 N — Prova 25000 N — Peso/m 1.1 kg
Size 9 — D 0.5 — Lunghezza interna (A) 59 — Tol A +/-3.0 — Larghezza esterna (B) 36 — Tol B +/-1.8 — Portata 530 kg — Portata 10500 N — Prova 32000 N — Peso/m 1.41 kg
Size 10 — D 1.0 — Lunghezza interna (A) 65 — Tol A +/-3.2 — Larghezza esterna (B) 40 — Tol B +/-2.0 — Portata 630 kg — Portata 12500 N — Prova 40000 N — Peso/m 1.75 kg
Size 11 — D 1.0 — Lunghezza interna (A) 72 — Tol A +/-3.4 — Larghezza esterna (B) 44 — Tol B +/-2.0 — Portata 790 kg — Portata 15800 N — Prova 47500 N — Peso/m 2.11 kg
Size 12 — D 1.0 — Lunghezza interna (A) 78 — Tol A +/-3.6 — Larghezza esterna (B) 48 — Tol B +/-2.3 — Portata 940 kg — Portata 18800 N — Prova 56500 N — Peso/m 2.55 kg
Size 13 — D 1.0 — Lunghezza interna (A) 82 — Tol A +/-4.0 — Larghezza esterna (B) 52 — Tol B +/-2.5 — Portata 1000 kg — Portata 21200 N — Prova 63000 N — Peso/m 2.95 kg
Size 16 — D 1.0 — Lunghezza interna (A) 100 — Tol A +/-5.0 — Larghezza esterna (B) 64 — Tol B +/-3.2 — Portata 1600 kg — Portata 33000 N — Prova 100000 N — Peso/m 4.45 kg
Size 18 — D 1.0 — Lunghezza interna (A) 113 — Tol A +/-5.2 — Larghezza esterna (B) 70 — Tol B +/-3.2 — Portata 2120 kg — Portata 42300 N — Prova 127000 N — Peso/m 5.65 kg
Size 19 — D 1.0 — Lunghezza interna (A) 119 — Tol A +/-5.6 — Larghezza esterna (B) 72 — Tol B +/-3.4 — Portata 2370 kg — Portata 47300 N — Prova 142000 N — Peso/m 6.25 kg
Size 20 — D 1.0 — Lunghezza interna (A) 120 — Tol A +/-6.0 — Larghezza esterna (B) 75 — Tol B +/-3.8 — Portata 2500 kg — Portata 50000 N — Prova 160000 N — Peso/m 7.0 kg
Size 22 — D 1.0 — Lunghezza interna (A) 127 — Tol A +/-6.0 — Larghezza esterna (B) 82 — Tol B +/-4.0 — Portata 3170 kg — Portata 63300 N — Prova 190000 N — Peso/m 8.55 kg
Size 25 — D 1.0 — Lunghezza interna (A) 140 — Tol A +/-6.6 — Larghezza esterna (B) 88 — Tol B +/-4.2 — Portata 4090 kg — Portata 81700 N — Prova 245000 N — Peso/m 10.9 kg
Size 28 — D 1.0 — Lunghezza interna (A) 152 — Tol A +/-7.0 — Larghezza esterna (B) 96 — Tol B +/-4.7 — Portata 6000 kg — Portata 120000 N — Prova 300000 N — Peso/m 13.9 kg
Size 32 — D 1.0 — Lunghezza interna (A) 171 — Tol A +/-7.8 — Larghezza esterna (B) 108 — Tol B +/-5.2 — Portata 8000 kg — Portata 160000 N — Prova 400000 N — Peso/m 18.2 kg

Norme e imballaggio
Norma: ASTM Grade 30 Chain
MOQ: 100 metri
Imballaggio: Cartone + pallet in acciaio, idoneo per spedizioni e stoccaggio sfuso

Caratteristiche tecniche

• Nome prodotto: ASTM Grade 30 Chain
• Brand: TOPONE CHAIN
• Materiale: Acciaio al carbonio di qualità superiore
• Gamma dimensioni: 1/8" ~ 1" (4 mm ~ 26 mm) e dimensioni maggiori come da tabella parametri
• Limiti di carico: Vedere i valori per taglia nella sezione parametri
• Finiture disponibili: Self colored, zincata, zincata a caldo
• Fattore di sicurezza: 4 volte la WLL
• Tipologie di maglia: Maglia lunga (spec. NACM) e maglia corta (spec. ASTM 80)
• MOQ: 100 metri
• Imballo: Cartone + pallet in acciaio
