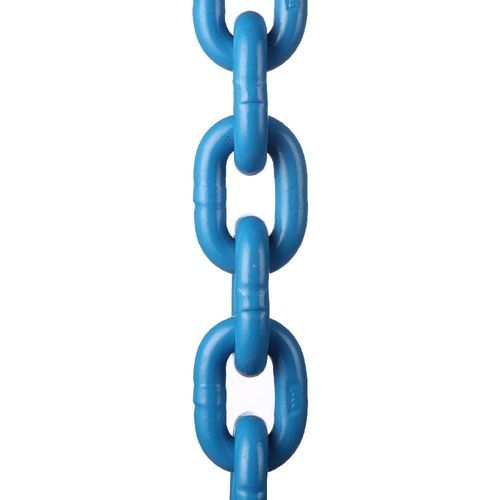

Catena di sollevamento in acciaio Grade100

in legaresistente alla corrosionezincata

Panoramica del prodotto
La catena di sollevamento Grade 100 (G100) prodotta secondo la specifica EN818-2 a maglia corta offre circa il 25% di W.L.L. in più rispetto al Grade 80 per lo stesso diametro nominale. Realizzata in acciaio legato temprato e rinvenuto per migliorare resistenza alla trazione, resistenza a fatica, impatto e usura durante cicli di sollevamento ripetuti.

Introduzione
La catena di sollevamento EN818-2 Grade 100 è sottoposta a trattamento termico (tempra e rinvenimento) per incrementare le proprietà meccaniche necessarie alle sollecitazioni cicliche e dinamiche. Rispetto alle catene Grade 80 permette una W.L.L. maggiore senza aumentare le dimensioni della catena, migliorando la movimentazione e riducendo il peso dell'imbracatura per carichi equivalenti.

Progettata per l'uso in

• Gruppi di brache a catena
• Sistemi di sollevamento con gru
• Operazioni di sollevamento offshore
• Allestimenti industriali
• Movimentazione di attrezzature pesanti
• Applicazioni di sollevamento in edilizia

Struttura a maglia corta EN818-2
Prodotta secondo i requisiti EN818-2 per maglie corte: passo calibrato, larghezza interna controllata e precisione dimensionale per ottimizzare la distribuzione dei carichi e garantire un ingaggio stabile con i componenti di sollevamento, riducendo movimenti anomali durante le operazioni.

Capacità superiore del 25% rispetto al Grade 80
Le catene Grade 100 forniscono circa il 25% in più di W.L.L. rispetto alle Grade 80 dello stesso diametro nominale, permettendo maggior capacità di sollevamento senza sovradimensionare i componenti e migliorando l'efficienza delle brache.

Prestazioni da tempra e rinvenimento
La tempra e il rinvenimento controllati aumentano la resistenza alla trazione, la resistenza a fatica e la tenuta agli urti rispetto alle catene in acciaio al carbonio non trattate. Condizioni di servizio tipiche: carichi di trazione e urti dinamici, cicli ripetuti di fatica e contatti abrasivi tra maglie.

Opzioni di trattamento superficiale
Finiture disponibili:

• Colore naturale
• Lucidatura
• Nerofinitura
• Verniciatura
• Rivestimento plastico
• Elettrozincatura
• Zincatura a caldo

La zincatura a caldo migliora la resistenza alla corrosione per impieghi offshore, marini e all'aperto; l'elettrozincatura fornisce uno strato uniforme di zinco per ambienti moderati; le finiture nere favoriscono la ritenzione del lubrificante per impianti interni.

Identificazione e tracciabilità del prodotto
Ogni catena è marcata con indicazione del grado, ID del produttore e lotto di produzione per supportare ispezioni, registri di manutenzione e gestione della qualità durante la vita utile.

Compatibilità applicativa
Adatta all'uso con componenti Grade 100 quali anelli principali, maglie di collegamento, registri di accorciamento, ganci per braca e brache multi-gamba. Tutti i componenti dell'assemblaggio devono essere Grade 100 per mantenere la W.L.L. della braca completa secondo EN818.

Fattore di sicurezza e prove
Progettata con fattore di sicurezza minimo 4:1 per sollevamento in sospensione. I lotti di produzione normalmente sono sottoposti a prove di carico, prove di rottura, ispezione delle saldature, controlli di durezza e verifiche dimensionali per assicurare conformità a EN818-2.

Parametri (dimensioni / capacità)

• 6x18 | Interno min. a 7.5 | Esterno max. b 21 | W.L.L (ton) 1.4 | Carico di prova (kN) 35.3 | Carico minimo di rottura (kN) 56.5 | Peso (kg/m) 0.79
• 7.1x21 | 9 | 24.5 | 2 | 49.5 | 79.1 | 1.1
• 8x24 | 10 | 28 | 2.5 | 62.8 | 101 | 1.4
• 9x27 | 11 | 30.6 | 3.2 | 79.5 | 127 | 1.8
• 10x30 | 12.5 | 35 | 4 | 98.1 | 157 | 2.2
• 11.2x34 | 14.5 | 37.5 | 4.8 | 119 | 190 | 2.7
• 12x36 | 15 | 42 | 5.8 | 141 | 226 | 3.1
• 13x39 | 16.3 | 46 | 6.8 | 166 | 265 | 3.8
• 14x42 | 18 | 49 | 7.9 | 193 | 308 | 4.4
• 16x48 | 20 | 56 | 10 | 251 | 402 | 5.7
• 18x54 | 23.7 | 63.2 | 13 | 318 | 509 | 7.3
• 20x60 | 25 | 70 | 16 | 393 | 628 | 9
• 22x66 | 28 | 77 | 19 | 475 | 760 | 10.9

Norme e manutenzione
Prodotta secondo la norma EN818-2 Grade 100 (maglia corta). Le prove includono carico di prova, prova di rottura, ispezione saldature, test di durezza e controlli dimensionali. Manutenzione: ispezionare regolarmente allungamento, crepe, corrosione, deformazioni e usura anomala; rimuovere immediatamente le catene danneggiate dal servizio di sollevamento.

Specifiche tecniche

• Norma: EN818-2 (catena di sollevamento a maglia corta)
• Grade: Grade 100 (G100)
• Materiale: Acciaio legato temprato e rinvenuto
• Fattore di sicurezza: Minimo 4:1 per sollevamento in sospensione
• Marcature tipiche: Grado, ID produttore, lotto di produzione
• Trattamenti superficiali disponibili: Colore naturale, lucidatura, nerofinitura, verniciatura, rivestimento plastico, elettrozincatura, zincatura a caldo
• Prove comuni: Carico di prova, prova di rottura, ispezione saldature, test di durezza, verifica dimensionale
• Applicazioni: Brache a catena, sollevamento con gru, apparecchiature offshore, movimentazione industriale pesante, brache multigamba
