Catena per rimorchio G70 Tow

di acciaioin acciaio al carboniocon ganci

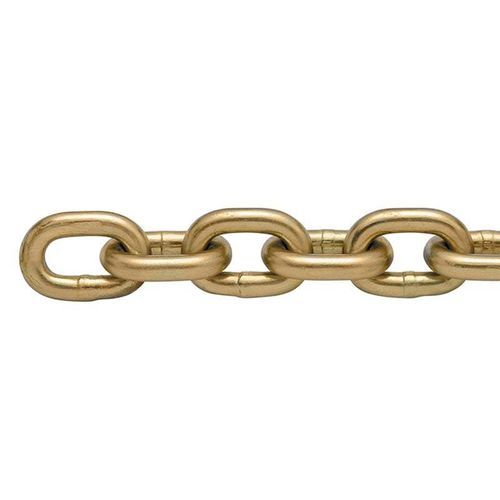

Panoramica del prodotto Catena di traino G70 Catena di traino G70, catena da trasporto di tipo statunitense grado 70 Catena di traino G70 Nacm di tipo statunitense con rivestimento giallo e gancio a forcella per autocarri Catena speciale in acciaio ad alto tenore di carbonio con maggiore temprabilità e migliorata resistenza all’usura, che garantisce un rapporto resistenza/peso più elevato. È realizzata in acciaio al carbonio di prima qualità trattato termicamente. Ideale per il fissaggio dei carichi su autocarri e per l’impiego in applicazioni di traino, edilizia, disboscamento e agricoltura. Conforme ai requisiti DOT. Introduzione

• DIMENSIONI: da 1/4" a 3/4” || Diam. 7 mm ~ 20 mm
• Carico di sicurezza (WLL): 3.150 libbre ~ 24.700 libbre || 1.430 kg ~ 11.200 kg
• FINITURA: Al naturale; zincata; zincata a caldo, ecc.
• MATERIALE: Acciaio al carbonio di alta qualità
• FATTORE DI SICUREZZA: 4 volte il carico di lavoro massimo (WLL)

Parametri

• Grado della catena: la NACM (National Association of Chain Manufacturers) e l’ASTM classificano le catene in vari gradi. Maggiore è il grado, maggiore è il carico massimo di lavoro (WLL) per una catena della stessa dimensione.
• Carico massimo di lavoro (WLL): (capacità nominale) È il carico massimo di lavoro che deve essere applicato in trazione diretta a un tratto rettilineo di catena integro.
• Prova di resistenza: (forza di prova di fabbricazione) È la forza di trazione minima che è stata applicata a una catena sotto una forza in costante aumento in trazione diretta durante la fabbricazione. Questi carichi costituiscono prove di integrità di produzione e non devono essere utilizzati come criteri per scopi di servizio o di progettazione.
• Forza di rottura minima: la forza minima alla quale, durante la produzione, è stato riscontrato tramite prove che la catena si rompe quando viene applicata una forza in costante aumento in trazione diretta. I valori della forza di rottura non garantiscono che tutti i segmenti della catena resistano a tali carichi. Questa prova costituisce un test di accettazione delle caratteristiche da parte del produttore e NON DEVE essere utilizzata come criterio per scopi di servizio o di progettazione.
• Sollevamento aereo: Il processo di sollevamento che porta un carico sospeso liberamente in una posizione tale che la caduta del carico comporterebbe il rischio di lesioni personali o danni materiali.

Tabella delle dimensioni e dei dati meccanici Intestazione: Dimensione (MM) | D +/- (MM) | Lunghezza interna A (MM) | A +/- (MM) | Larghezza esterna B (MM) | B +/- (MM) | Carico di lavoro (KG) | Carico di prova (N) | Carico di rottura (N) | Peso per metro (kg) 3 | 0,5 | 26 | 1,2 | 12 | 0,6 | 55 | 1050 | 3200 | 0,15 4 | 0,5 | 32 | 1,5 | 16 | 0,8 | 100 | 2000 | 6000 | 0,27 5 | 0,5 | 35 | 1,8 | 20 | 1,0 | 160 | 3150 | 10000 | 0,43 6 | 0,5 | 42 | 2,0 | 24 | 1,2 | 224 | 4500 | 14000 | 0,63 7 | 0,5 | 49 | 2,5 | 28 | 1,4 | 300 | 6000 | 18000 | 0,86 8 | 0,5 | 52 | 2,5 | 32 | 1,6 | 400 | 8000 | 25000 | 1,10 9 | 0,5 | 59 | 3,0 | 36 | 1,8 | 530 | 10.500 | 32.000 | 1,41 10 | 1 | 65 | 3,2 | 40 | 2,0 | 630 | 12.500 | 40.000 | 1,75 11 | 1 | 72 | 3,4 | 44 | 2,0 | 790 | 15.800 | 47.500 | 2,11 12 | 1 | 78 | 3,6 | 48 | 2,3 | 940 | 18.800 | 56.500 | 2,55 13 | 1 | 82 | 4,0 | 52 | 2,5 | 1000 | 21200 | 63000 | 2,95 16 | 1 | 100 | 5,0 | 64 | 3,2 | 1600 | 33.000 | 100.000 | 4,45 18 | 1 | 113 | 5,2 | 70 | 3,2 | 2120 | 42300 | 127000 | 5,65 19 | 1 | 119 | 5,6 | 72 | 3,4 | 2370 | 47300 | 142000 | 6,25 20 | 1 | 120 | 6,0 | 75 | 3,8 | 2500 | 50000 | 160000 | 7,00 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8,55 25 | 140 | 6,6 | 88 | 4,2 | 4090 | 81700 | 245000 | 10,90 28 | 152 | 7 | 96 | 4,7 | 6.000 | 120.000 | 300.000 | 13,90 32 | 171 | 7,8 | 108 | 5,2 | 8000 | 160000 | 400000 | 18,20 Standard e imballaggio

• Standard: Catena di traino G70
• Quantità minima ordinabile (MOQ): 100 metri
• Imballaggio: Cartone + pallet in acciaio

Caratteristiche / specifiche tecniche

• Nome del prodotto: Catena di traino G70
• Materiale: Acciaio al carbonio di alta qualità, trattato termicamente
• Grado: G70 (classificazione NACM / ASTM)
• Gamma di dimensioni: 1/4" ~ 3/4" (diametro 7 mm ~ 20 mm)
• Limite di carico di lavoro (esempio di intervallo indicato): da 1430 kg a 11200 kg (da 3150 libbre a 24700 libbre)
• Finiture superficiali disponibili: Al naturale, zincato, zincato a caldo, placcato in giallo (tipo USA)
• Fattore di sicurezza: 4 × WLL
• Applicazioni tipiche: Fissaggio del carico su camion, traino, edilizia, disboscamento, applicazioni agricole
• Quantità minima ordinabile (MOQ): 100 metri
• Imballaggio: Cartone + pallet in acciaio
