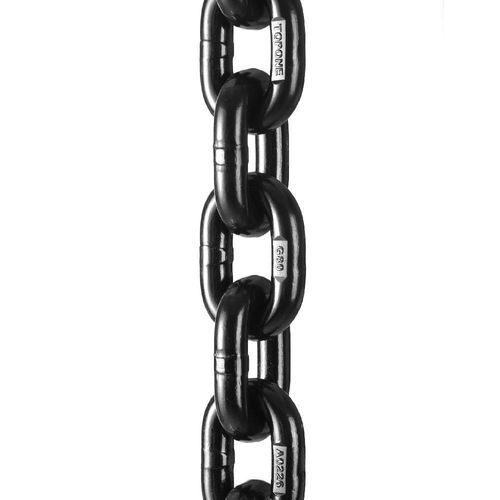

Catena di sollevamento in acciaio Grade 80

in acciaio galvanizzatoin legain acciaio altoresistenziale

Introduzione
La catena in lega Grado 80 (G80) è progettata per applicazioni gravose di sollevamento aereo e imbracatura. Realizzata in acciaio legato ad alta resistenza, rispetta le classificazioni NACM/ASTM ed è spesso specificata per fissaggio carichi, traino e sollevamento aereo quando certificata per tale impiego. Le catene binder con ganci clevis per pianali non sono raccomandate per il sollevamento aereo salvo certificazione specifica.

Applicazioni

• Sollevamento e imbracatura industriale
• Edilizia e movimentazione di macchinari pesanti
• Trasporto, traino e fissaggio carichi
• Settore forestale e movimentazione materiali

Opzioni generali

• Intervallo diametri: 6 mm a 45 mm
• Trattamenti superficiali: colore naturale, lucidatura, nero, rivestimento plastico, zincatura a caldo, ecc.

Caratteristiche del prodotto

• Materiale: acciaio legato ad alta resistenza (Grado 80).
• Finiture disponibili in base a requisiti ambientali e di corrosione.
• Fattore di sicurezza: 4:1.
• Marcatura: G80 o marcatura personalizzata su richiesta del cliente.
• Produzione su misura (non standard) disponibile secondo le specifiche del cliente.

Parametri
Grado della catena: Classificato secondo NACM e ASTM; un grado più alto indica un limite di carico operativo maggiore per la stessa dimensione nominale.
Working Load Limit (WLL): Capacità di carico nominale sicura in trazione diretta per una lunghezza di catena dritta e non danneggiata.
Proof Test: Forza di prova di produzione; non utilizzabile come criterio di progetto/servizio.
Forza minima di rottura: Risultato del test di accettazione del produttore; non deve essere usato per calcoli di progetto/servizio.
Sollevamento aereo: Sollevamento di un carico sospeso liberamente dove una caduta potrebbe causare lesioni o danni — le catene devono essere certificate per il sollevamento aereo.

Tabella dimensioni
Size (MM) | +/-MM | D (MM) | +/-MM | A (MM) | +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Norme e imballaggio
Standard : Grade 80 Alloy Chain / Alloy Steel Chain Grade 80.
MOQ : 100 metri.
Confezione : Cartone + pallet in acciaio.

Caratteristiche / Specifiche tecniche

• Materiale: acciaio legato ad alta resistenza (Grado 80).
• Intervallo diametri disponibile: 6 mm a 45 mm.
• Trattamenti superficiali disponibili: colore naturale, lucidatura, nero, rivestimento plastico, zincatura a caldo, ecc.
• Fattore di sicurezza: 4:1.
• Marcatura: G80 o su richiesta del cliente.
• I valori WLL, Proof Test e Forza minima di rottura sono indicati nella sezione parametri e nella tabella sopra.
• MOQ: 100 metri; Imballaggio: cartone + pallet in acciaio.
