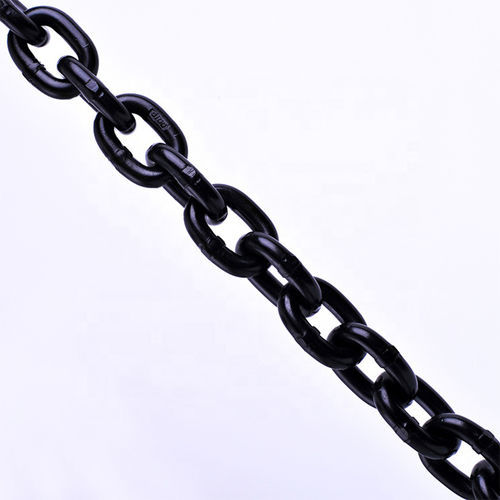

Catena di sollevamento in acciaio ASTM Grade 100

in legain acciaio altoresistenzialead alta resistenza

Panoramica del prodotto
La catena ASTM Grade 100 è realizzata in acciaio legato ad alta resistenza ed è soggetta a prova (proof test) a 2× il limite di carico di lavoro (WLL). La resistenza minima alla rottura è pari a 4× la WLL. La catena soddisfa o supera le specifiche OSHA, NACM e ASTM. Il controllo al 100% viene eseguito in produzione e i certificati di prova sono forniti gratuitamente.

Introduzione
La catena Grade 100 è progettata per applicazioni di sollevamento sospeso. Rispetto a una catena Grade 80 della stessa misura, il Grade 100 offre circa il 20% di WLL in più, permettendo di ridurre la sezione della catena per lo stesso carico. Grade 100 è anche indicata come Grade 10, System 10 o Spectrum 10 ed è approvata per il sollevamento sospeso.

Parametri

• Grado della catena: Classificazione NACM e ASTM; un grado superiore fornisce una WLL maggiore per la stessa dimensione della catena.
• Limite di carico di lavoro (WLL): Capacità massima raccomandata applicata a trazione diretta a una catena dritta e non danneggiata.
• Proof Test: Prova di integrità in produzione: forza minima applicata a trazione durante la produzione (tipicamente 2× WLL).
• Resistenza minima alla rottura: Forza minima misurata durante il test di rottura in fabbricazione (tipicamente 4× WLL).
• Sollevamento sospeso: Sollevamento di un carico sospeso la cui caduta potrebbe causare lesioni o danni.

Tabella specifiche
Chain Size (in) | Chain Size (mm) | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size (in) | Inside Length (in) | Inside Length (mm) | Inside Width (in) | Inside Width (mm)
7/32 in | 6 mm | 3,100 | 0.54 | 0.25 in | 0.71 in | 18 mm | 0.38 in | 7.95
9/32 in | 7 mm | 4,300 | 0.73 | 0.275 in | 0.88 in | 22 mm | 0.41 in | 10
5/16 in | 8 mm | 5,700 | 1.06 | 0.330 in | 1.02 in | 26 mm | 0.49 in | 13
3/8 in | 10 mm | 8,800 | 1.52 | 0.397 in | 1.22 in | 31 mm | 0.57 in | 14
1/2 in | 13 mm | 15,000 | 2.72 | 0.52 in | 1.56 in | 40 mm | 0.75 in | 20
5/8 in | 16 mm | 22,600 | 3.72 | 0.63 in | 1.93 in | 49 mm | 0.92 in | 23
3/4 in | 20 mm | 35,300 | 5.78 | 0.787 in | 2.44 in | 62 mm | 1.008 in | 25
7/8 in | 22 mm | 42,700 | 7.32 | 0.866 in | 2.59 in | 65 mm | 1.161 in | 29
1 in | 26 mm | 59,700 | 10.21 | 1.024 in | 3.07 in | 78 mm | 1.378 in | 35
1 1/4 in | 32 mm | 90,400 | 15.45 | 1.26 in | 3.78 in | 96 mm | 1.69 in | 43

Norme

• Standard: ASTM Grade 100 Chain
• MOQ: 100 metri
• Confezione: cartone + pallet in acciaio

Caratteristiche tecniche / specifiche

• Materiale: acciaio legato ad alta resistenza (Grade 100)
• Proof test a 2× WLL
• Resistenza minima alla rottura: 4× WLL
• Controllo al 100% in produzione
• Conforme o superiore ai requisiti OSHA, NACM e ASTM
• Approvata per il sollevamento sospeso
• Circa 20% di WLL in più rispetto a una catena Grade 80 equivalente
• Nota anche come: Grade 10, System 10, Spectrum 10
• Certificati di prova disponibili gratuitamente
• MOQ: 100 metri; Confezione: cartone + pallet in acciaio
