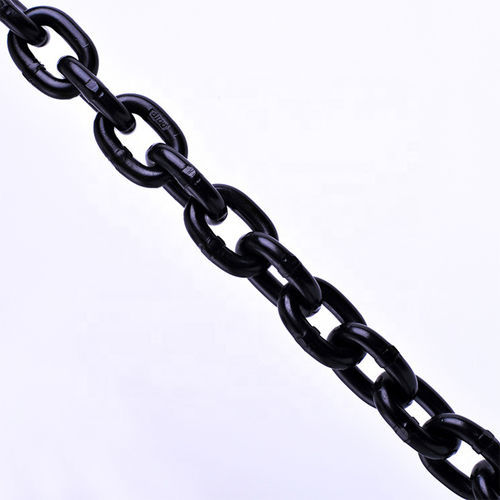

Catena di sollevamento in acciaio Grade 100

in legain acciaio altoresistenzialead alta resistenza

Panoramica del prodotto
Le catene 13 mm Grado 100 sono realizzate in acciaio legato ad alta resistenza. Ogni catena 13 mm Grado 100 è sottoposta a proof test durante la produzione a 2× il Limite di Carico di Lavoro (WLL) con una resistenza minima alla rottura di 4× WLL. Queste catene soddisfano o superano le specifiche OSHA, governative, NACM e ASTM. Certificati di prova disponibili su richiesta.

Introduzione
Le catene 13 mm Grado 100 sono progettate per applicazioni di sollevamento sospeso. Rispetto alle catene Grado 80 di dimensione equivalente, il Grado 100 fornisce circa il 20% in più di WLL, consentendo di ridurre la dimensione della catena in base al carico. Note anche come Grade 10, System 10 o Spectrum 10, queste catene sono approvate per il sollevamento sospeso.

Parametri

• Grado della catena: NACM e ASTM classificano le catene per grado; gradi più elevati comportano maggiore WLL per la stessa misura nominale.
• Working Load Limit (WLL): Carico massimo consentito in trazione diretta su una lunghezza dritta e non danneggiata della catena.
• Proof test: Prova di trazione in fabbricazione con forza applicata in modo crescente; utilizzata per verificare l'integrità di produzione, non come criterio di progetto per il servizio.
• Forza minima di rottura: Forza minima registrata durante prove distruttive; metrica di accettazione del produttore e non criterio di progetto.
• Sollevamento sospeso: Operazione di sollevamento che sospende un carico in modo tale che la sua caduta possa causare lesioni o danni materiali.

Tabella tecnica
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Standard

• Standard: 13mm Grade 100 Chains
• MOQ: 100 Meters
• Confezione: Cartone + pallet in acciaio

Specifiche tecniche

• Serie: Grade 100 Chain
• Denominazione commerciale: 13mm Grade 100 Chains
• Materiale: Acciaio legato ad alta resistenza
• Proof tested to 2× WLL
• Forza minima di rottura: 4× WLL (test del produttore)
• Approvata per applicazioni di sollevamento sospeso
• WLL: valori elencati nella tabella tecnica sopra (lbs)
• Peso per piede: valori elencati nella tabella tecnica sopra (lbs)
• Lunghezza/ampiezza interna e dimensione materiale: valori elencati nella tabella tecnica sopra (inches/mm)
• Nota sulle prestazioni: ~20% di aumento della WLL rispetto a una catena Grade 80 equivalente
• Note anche come: Grade 10, System 10, Spectrum 10
• Certificazioni: prove e certificati disponibili
• MOQ: 100 Meters; Confezione: Cartone + pallet in acciaio
