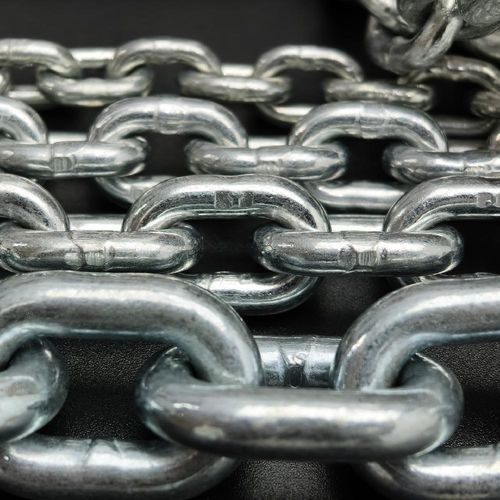

Catena di sollevamento in acciaio EN 818-1

in acciaio tempratoin legaresistente alla corrosione

Panoramica
La catena di sollevamento per paranco elettrico EN818-7 è una catena a tolleranza fine per sistemi di sollevamento motorizzati. Fornita in Classe T con tre varianti (T, DAT, DT), è prodotta in acciaio legato temprato e rinvenuto con contenuti controllati di Cr, Ni e Mo per garantire elevata resistenza alla rottura, resistenza a fatica e resistenza all'usura.

Caratteristiche principali
Materiale
Prodotta in acciaio legato deossigenato, temprato e rinvenuto. Soglie chimiche tipiche: Cr ≥ 0,4 %, Ni variabile a seconda del tipo, Mo ≥ 0,15 %, Al ≈ 0,025 %. Zolfo e fosforo ≤ 0,020 % in analisi di fusione.

Classe di resistenza e modelli
Classe T con tre tipi: Tipo T (paranchi manuali ordinari), Tipo DAT (paranchi elettrici standard) e Tipo DT (paranchi elettrici ad alta velocità). Progettazione e trattamento termico garantiscono le durezze e le deformazioni richieste per ciascun tipo.

Trattamento superficiale

• Tipo T: ossido nero (standard)
• Tipo DAT/DT: zincatura elettrolitica (standard)
• Opzioni: finitura naturale, elettroforesi, Dacromet, zincatura a caldo (soggetta a conferma; può influire sulle proprietà meccaniche)

Aree di applicazione

• Paranchi elettrici per stabilimenti, magazzini e cantieri
• Sistemi di sollevamento integrati in linee di produzione e assemblaggio
• Sollevamento industriale ad alta precisione/alta velocità (es. eolico, cantieristica navale, aerospaziale)
• Impianti scenici e spettacoli (sollevamento di illuminazione e apparecchiature audio)
• Industria alimentare e farmaceutica (catene inossidabili o rivestite per requisiti igienici)

Sicurezza e collaudi

• Fattore di sicurezza minimo: 4:1 (forza di rottura ≥ 4 × WLL)
• Prova di carico: ogni maglia è testata a 2,5 × WLL; le maglie non conformi sono scartate
• Test: macchine di prova di trazione calibrate; le catene complete sono sottoposte alla forza di prova di fabbricazione e ispezionate per deformazioni permanenti, crepe o danni
• Supporto per ispezione di terze parti disponibile per composizione materiale, proprietà meccaniche e tolleranze dimensionali

Parametri tecnici (sintesi)
Dimensioni nominali: 4 mm fino a 22 mm. Passo della catena: tip. ≈ 3 × d (varia 2,6d–3,2d). Esempi di durezza tipica: Tipo T ≈ 320–360 HV, Tipo DAT ≈ 500 HV, Tipo DT ≈ 550 HV (dipende dalla dimensione). Intervalli WLL: Tipo T 0,5–15 t; Tipo DAT 0,4–12,5 t; Tipo DT 0,25–7,5 t. Carico di prova per maglia: 2,5 × WLL. Forza di rottura: ≥ 4 × WLL. Tabella completa dei parametri disponibile su richiesta.

Normative
Progettata e prodotta secondo EN 818-1 e EN 818-7:2002+A1:2008 (catena per paranco a tolleranza fine, Classe T Tipi T/DAT/DT) e condizioni tecniche dell'acciaio DIN 17115.

Altre informazioni sul prodotto

• Intervallo di dimensioni nominali: 4 mm – 22 mm (dimensioni su richiesta)
• Trattamento termico: tempra sopra AC3 e/o indurimento superficiale seguito da rinvenimento prima della prova di carico
• Allungamento a rottura: Tipo T/DAT ≥ 10 %; Tipo DT ≥ 5 %
• Resistenza a fatica: Tipo DAT e DT specificati per ≥ 200.000 cicli alle gamme di sollecitazione previste
• Ordine minimo: 100 m / 1 TON
• Restrizioni di lavorazione: trattamenti termici successivi, zincatura/elettrodeposizione o esposizione a soluzioni/fumi acidi richiedono approvazione del produttore
• Limiti di temperatura di esercizio: Tipo T min −40 °C; Tipo DAT min −20 °C; Tipo DT min −10 °C; tutti i tipi max +200 °C (rimuovere se superato)

Specifiche tecniche

• Prodotto: Catena di sollevamento per paranco elettrico, tolleranza fine, Classe T (Tipi T / DAT / DT)
• Modello / serie: EN818-7
• Materiale: acciaio legato temprato e rinvenuto (Cr ≥ 0,4 %, Mo ≥ 0,15 %, Ni variabile)
• Intervallo dimensioni nominali: 4–22 mm
• Trattamenti superficiali standard: ossido nero (T), zincatura elettrolitica (DAT/DT); altri rivestimenti opzionali
• Esempio durezza: Tipo T ≈ 320–360 HV; DAT ≈ 500 HV; DT ≈ 550 HV (dipende dalla dimensione)
• Fattore di sicurezza: ≥ 4:1; Prova di carico: 2,5 × WLL per maglia
• Normative: EN 818-1, EN 818-7:2002+A1:2008, DIN 17115
• Ordine minimo: 100 m / 1 TON
