Catena per rimorchio

in acciaioin molibdenoin lega

Panoramica

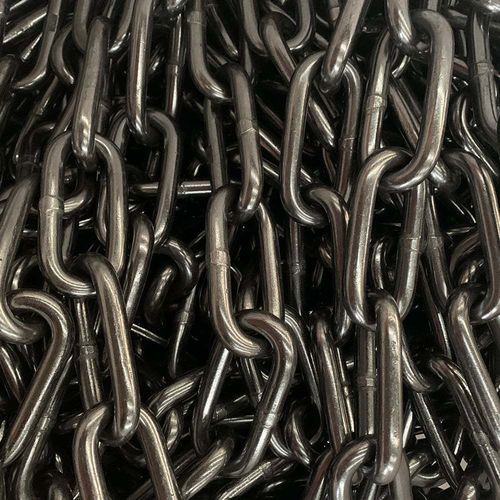

Catene calibrate e testate a maglia lunga in acciaio tondo per sospensioni di monorotaie minerarie. Realizzate in acciaio legato contenente Ni, Cr e Mo; prestazioni circa il 10% superiori al riferimento DIN 20637.

Introduzione
Progettate come catene testate in acciaio tondo per sospensioni di monorotaie in ambito minerario. Configurazione a maglia lunga adatta ad applicazioni di sospensione e movimentazione materiali in contesti minerari.

Parametri (tabella)
Intestazioni: Dimensione catena | d x p | d | p | b1 | Forza di prova | Forza di rottura | Allungamento unitario a forza di prova (max.) | Allungamento unitario a rottura (min.) | Flessione F (min.) | Peso (kg/m).
Unità: (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80: d x p = 16x80; d = 16 ±0.6 mm; p = 80 ±1.5 mm; b1 = 22.4 +3/-0 mm; Forza di prova = 60 kN; Forza di rottura = 180 kN; Allungamento a forza di prova (max.) = 1.6%; Allungamento a rottura (min.) = 2.0%; Flessione F (min.) = 21 mm; Peso = 4.7 kg/m.
18x90: d x p = 18x90; d = 18 ±0.9 mm; p = 90 ±1.5 mm; b1 = 25.0 +3/-0 mm; Forza di prova = 100 kN; Forza di rottura = 250 kN; Allungamento a forza di prova (max.) = 1.6%; Allungamento a rottura (min.) = 2.0%; Flessione F (min.) = 23 mm; Peso = 6.0 kg/m.

Materiali e prestazioni
Prodotte in acciaio legato con Nickel (Ni), Cromo (Cr) e Molibdeno (Mo). Le catene sono calibrate e testate in fabbrica; le prestazioni tipiche superano di circa il 10% i valori di riferimento DIN 20637, offrendo un margine di sicurezza maggiore per le applicazioni di sospensione.

Norme
Progettate per soddisfare i requisiti della DIN 20637.

Specifiche tecniche

• Prodotto: Catene per monorotaie minerarie (catene testate a maglia lunga in acciaio tondo per sospensioni)
• Standard: DIN 20637
• Materiali: Acciaio legato (Ni, Cr, Mo e altri elementi di lega)
• Dimensioni catena disponibili (esempi): 16x80, 18x90
• 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Forza di prova: 60 kN; Forza di rottura: 180 kN; Allungamento a forza di prova (max.): 1.6%; Allungamento a rottura (min.): 2.0%; Flessione F (min.): 21 mm; Peso: 4.7 kg/m
• 18x90 — d: 18 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Forza di prova: 100 kN; Forza di rottura: 250 kN; Allungamento a forza di prova (max.): 1.6%; Allungamento a rottura (min.): 2.0%; Flessione F (min.): 23 mm; Peso: 6.0 kg/m
• Applicazione: Monorotaie minerarie, sistemi di sospensione e movimentazione materiali
• Qualità: Catene calibrate e testate con prestazioni migliorate rispetto allo standard di riferimento
