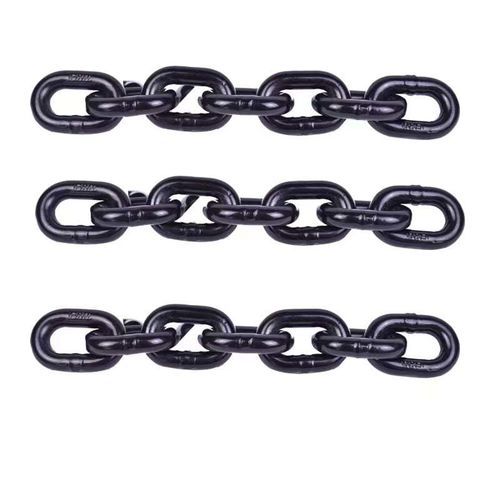

Catena per ancora Grade 43

in acciaiogalvanizzatain acciaio galvanizzato a caldo

Introduzione
La catena saldata in acciaio Grade 43 fornita su tamburo pieno è una catena industriale a resistenza media, realizzata in acciaio strutturale a basso tenore di carbonio e protetta mediante zincatura a caldo. Il formato a tamburo pieno consente forniture ad alto volume, riduce la movimentazione e migliora la logistica per distributori e utilizzatori industriali.

Composizione del materiale e comportamento metallurgico
Prodotta in acciaio strutturale a basso tenore di carbonio (es. Q235B) con microstruttura ferrite + perlina che garantisce duttilità e resistenza alla frattura fragile. Fosforo e zolfo sono controllati per mantenere la tenacità e la qualità della saldatura. Non sono presenti elementi di lega (Cr, Ni, Mo), conforme alle specifiche Grade 43.

Processo di zincatura a caldo e protezione dalla corrosione
La catena viene immersa in zinco fuso (~450°C) formando strati di lega ferro‑zinco che forniscono protezione catodica e a barriera. Lo spessore tipico del rivestimento varia tra 70 e 100 μm a seconda delle dimensioni, offrendo protezione prolungata in ambienti marini, agricoli e all’aperto. Lo strato di zinco aumenta inoltre la durezza superficiale migliorando la resistenza all’usura.

Proprietà meccaniche e comportamento sotto carico
Le prestazioni meccaniche rispettano ASTM A391 e i requisiti NACM per Grade 43. Resistenza minima a rottura, carico di prova e allungamento sono controllati e verificati mediante prove. I fattori di sicurezza tipici sono compresi tra 3:1 e 4:1 per usi generali. L’allungamento offre deformazione visibile prima della rottura riducendo il rischio di frattura fragile improvvisa sotto carichi dinamici.

Sistema di imballaggio su tamburo pieno
Il tamburo pieno immagazzina la catena in modo compatto per ridurre grovigli e danni durante il trasporto, protegge il rivestimento zincato ed è ottimizzato per movimentazione con muletti e erogazione automatizzata, riducendo la movimentazione manuale.

Applicazioni tipiche

• Assicurazione dei carichi e fissaggio per trasporto e logistica
• Sistemi di ancoraggio e ormeggio in ambito marino dove è richiesta resistenza alla corrosione
• Fissaggio di macchine agricole e impieghi in campo
• Bloccaggi generici e fissaggi temporanei in cantieri e infrastrutture

Normative
Prodotta e testata secondo normative riconosciute: ASTM A391 (Grade 43), specifiche NACM per catene saldate, ISO 3077 (dimensioni e tolleranze), ISO 1461 (zincatura a caldo) e ASME B30.9 (sicurezza delle imbracature). Nota: le catene Grade 43 non sono destinate al sollevamento sospeso secondo ASME B30.9.

Procedure di test e ispezione
Il controllo qualità include prove di carico di prova al 100% in produzione, prove di rottura a campione, misurazione dello spessore del rivestimento secondo ISO 1461, ispezione visiva e prove non distruttive per individuare difetti di saldatura o superficiali. I certificati di ispezione documentano composizione chimica, proprietà meccaniche e specifiche del rivestimento.

Specifiche tecniche
Misura nominale (in) | Passo (mm) | Larghezza interna (mm) | Diametro filo (mm) | Peso (kg/100m) | Carico di esercizio (kg) | Carico di prova (kN) | Forza di rottura (kN) | Spessore rivestimento (μm)
1/4 | 19.0 | 8.5 | 6.3 | 90 | 1180 | 23.1 | 46.2 | 70–85
5/16 | 22.0 | 10.5 | 7.9 | 140 | 1900 | 37.2 | 74.4 | 75–90
3/8 | 26.0 | 12.0 | 9.5 | 190 | 2650 | 52.0 | 104.0 | 80–95
1/2 | 32.0 | 15.0 | 12.7 | 330 | 4500 | 88.2 | 176.4 | 85–100

Precisione dimensionale e controllo tolleranze
Tutte le dimensioni (passo, geometria dei maglie e tolleranze) sono controllate secondo ISO 3077 per garantire distribuzione uniforme delle sollecitazioni ed evitare concentrazioni locali di carico.

Calcolo dei carichi e fattori di sicurezza
I carichi di esercizio sono derivati dalla forza minima di rottura divisa per i fattori di sicurezza industriali in conformità alle pratiche ASTM/NACM. Le prove di carico di prova e di rottura verificano l’integrità della produzione per i calcoli di sicurezza.

Certificazione e garanzia qualità
Il prodotto è fornito con certificati di ispezione che assicurano la completa tracciabilità dalla materia prima al prodotto finito, inclusi analisi chimiche, risultati dei test meccanici e misure del rivestimento.
