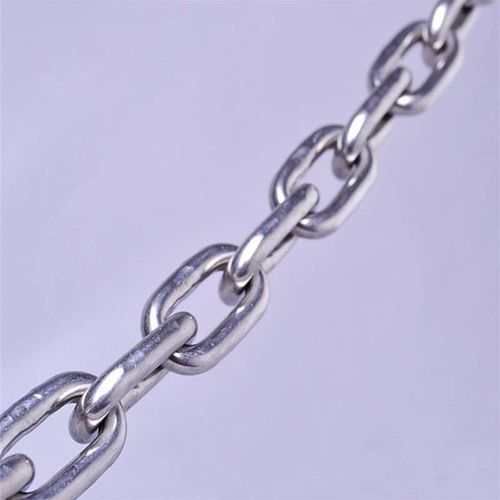

Catena per rimorchio Grade 30

di acciaioin acciaio al carboniozincata

Panoramica del prodotto
Catena Proof Coil classe 30 in acciaio a basso tenore di carbonio. Forza ultima minima di rottura approssimativa 4 × Limite di Carico di Esercizio (WLL). Prova di carico (proof test) eseguita a 2 × WLL con certificazione. Finitura disponibile: naturale (self-colored) o zincata.

Introduzione
La catena Proof Coil classe 30 è una catena di uso generale destinata ad applicazioni non di sollevamento sospeso, come uso agricolo, catena per tronchi, catena da traino e catena di comando. Prodotta secondo le classificazioni NACM/ASTM per la classe 30 e fornita in lunghezze continue per uso industriale e agricolo.

Avvertenze

• Non utilizzare per sollevamento sospeso (overhead lifting).
• NON SUPERARE IL LIMITE DI CARICO DI ESERCIZIO (WLL).

Parametri
Grado della catena: NACM e ASTM classificano le catene per grado; il grado 30 indica una catena di utilità generale con limiti di carico definiti.

Limite di Carico di Esercizio (WLL): Capacità nominale da non superare in trazione diretta su una lunghezza di catena diritta e non danneggiata.

Proof test: Test di produzione eseguito a 2 × WLL per verificare l'integrità; i valori del test sono per controllo di accettazione e non per progettazione.

Resistenza minima di rottura: Resistenza minima misurata dal produttore (≈ 4 × WLL); il valore di rottura è un test di accettazione e non un criterio di progetto per il servizio.

Sollevamento sospeso: Operazioni di sollevamento che posizionerebbero un carico sospeso sopra persone o beni; questa catena non è certificata per tale uso.

Dimensioni e carichi (taglie selezionate)
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Norme e imballaggio
Standard: Grade 30 proof coil chain
MOQ: 100 metri
Imballo: Cartone + pallet in acciaio

Specifiche tecniche

• Materiale: acciaio a basso tenore di carbonio
• Finitura: naturale o zincata
• Proof test: 2 × WLL (test di produzione)
• Resistenza minima ultima/rottura: ≈ 4 × WLL (minimo del produttore)
• Limite di Carico di Esercizio (WLL): capacità nominale in trazione diretta su catena non danneggiata
• Applicazioni: catena di uso generale per agricoltura, catena per tronchi, traino, catena di comando
• Non adatta al sollevamento sospeso
• MOQ: 100 metri
• Imballo: cartone + pallet in acciaio
